» Лодка своими руками для охоты и рыбалки | Белгород-Днестровский

  • Автор темы Рома
  • Дата начала
Рома

Рома

Организатор

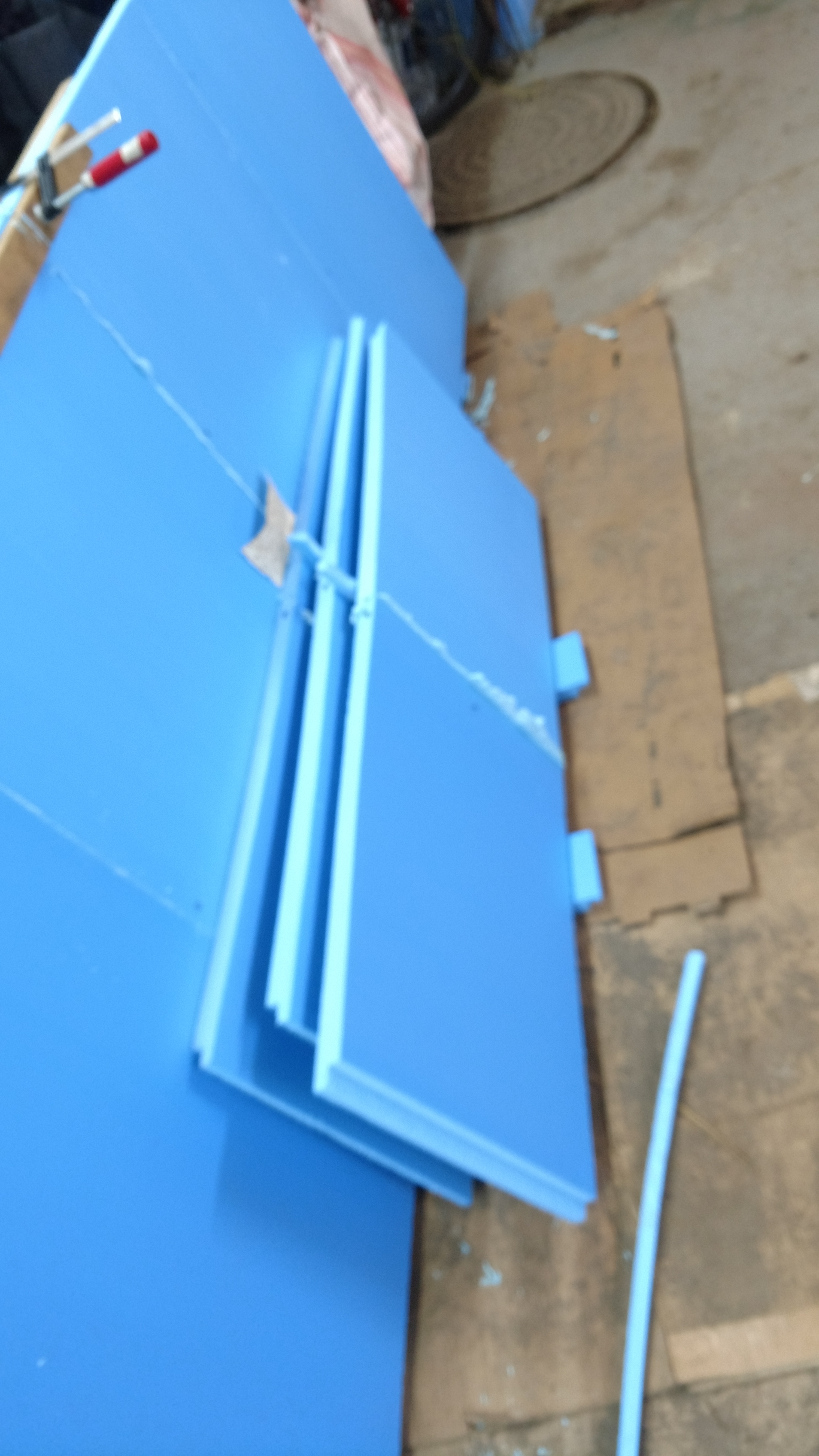

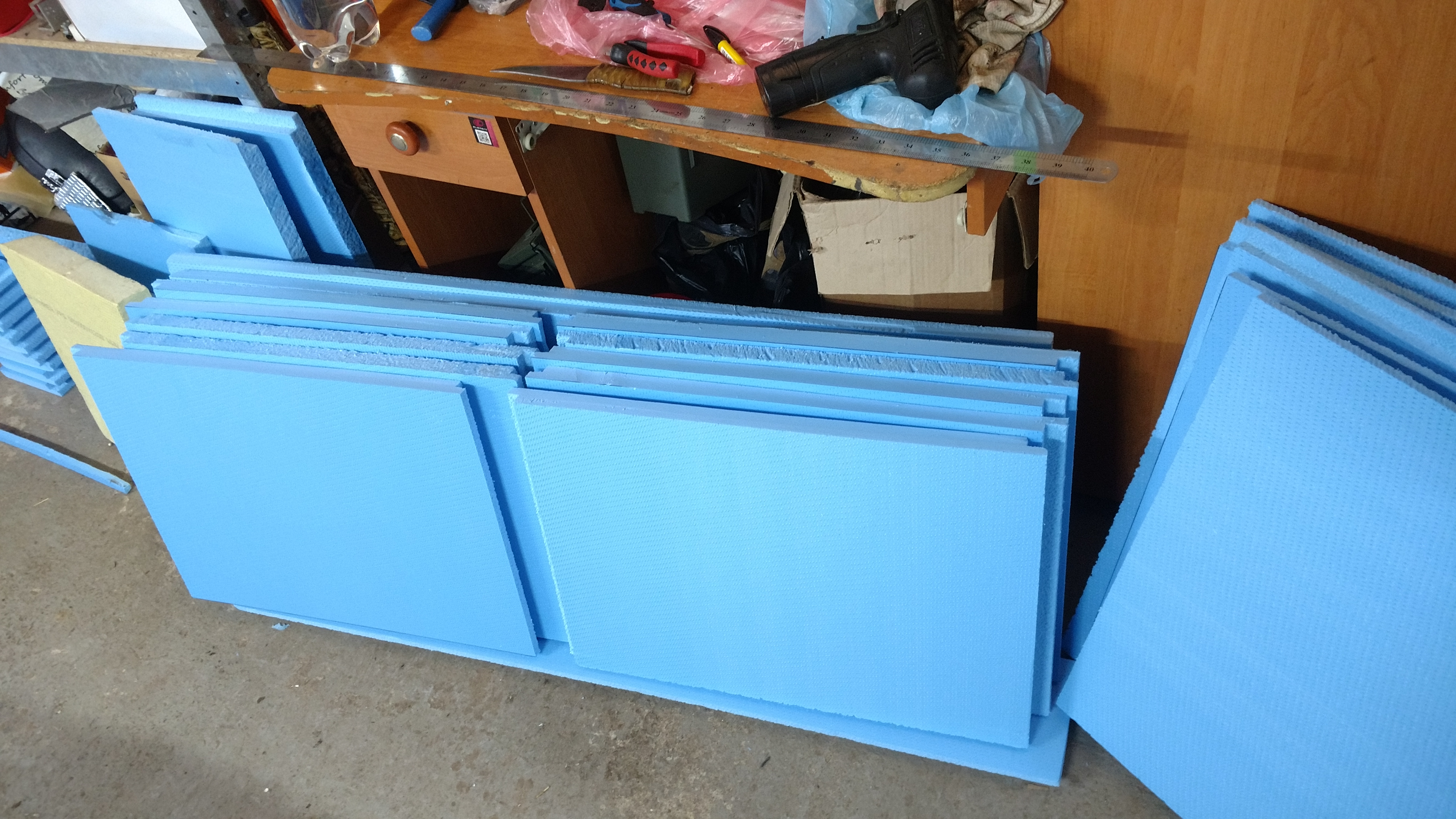

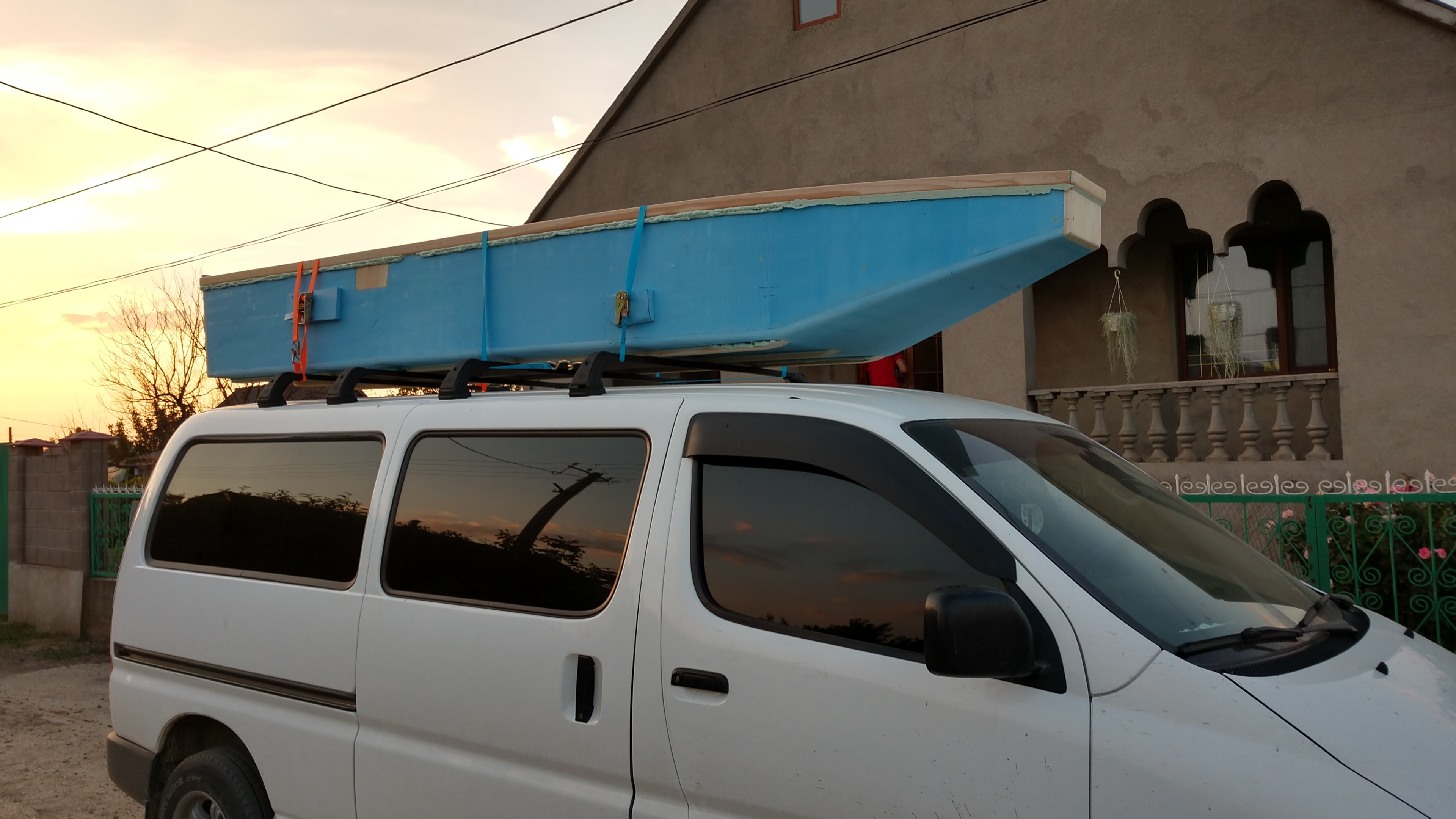

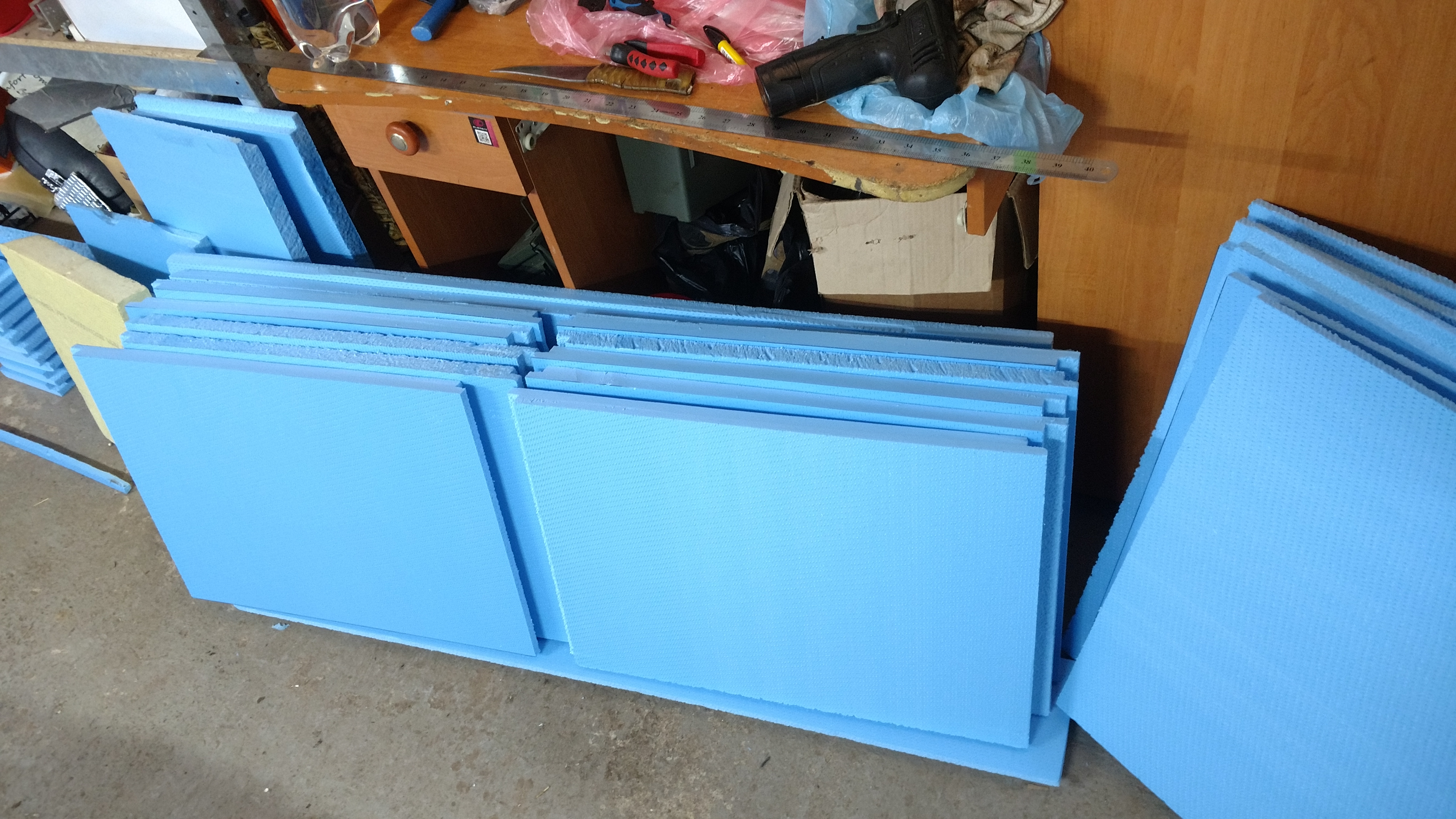

Всем здорова! Меня зовут Рома и я хочу вам рассказать как я со своими друзьями по охоте смастерили лодку из пенополистирола, эпоксидной смолы и стеклоткани. Носил я эту идею в голове долго, пвх лодка у меня уже старенькая да и качать ее по времени долговато и напряжно, другое дело снял с багажника и сразу на воду. Перечитал много статей и насмотрелся ютуба. И решено было начинать строить. Для начала приступили к созданию матрицы, которую решили сделать из пенополистирола. Для начала листы нарезали по размерам. Борта решено было делать 420мм.

205

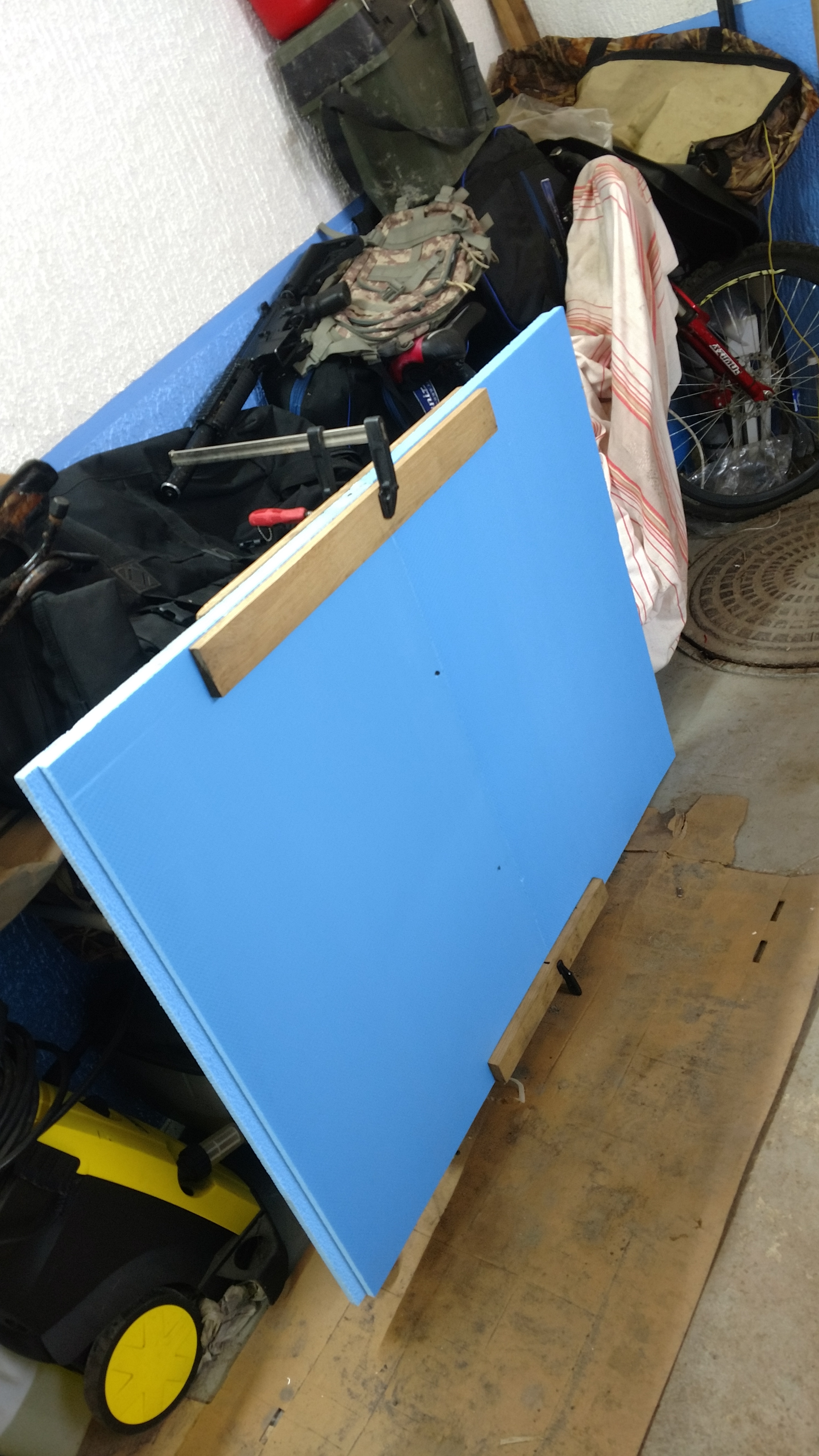

Листы склеивали между собой по родным замкам на клей для пенопласта.

Лодка своими руками для охоты и рыбалки

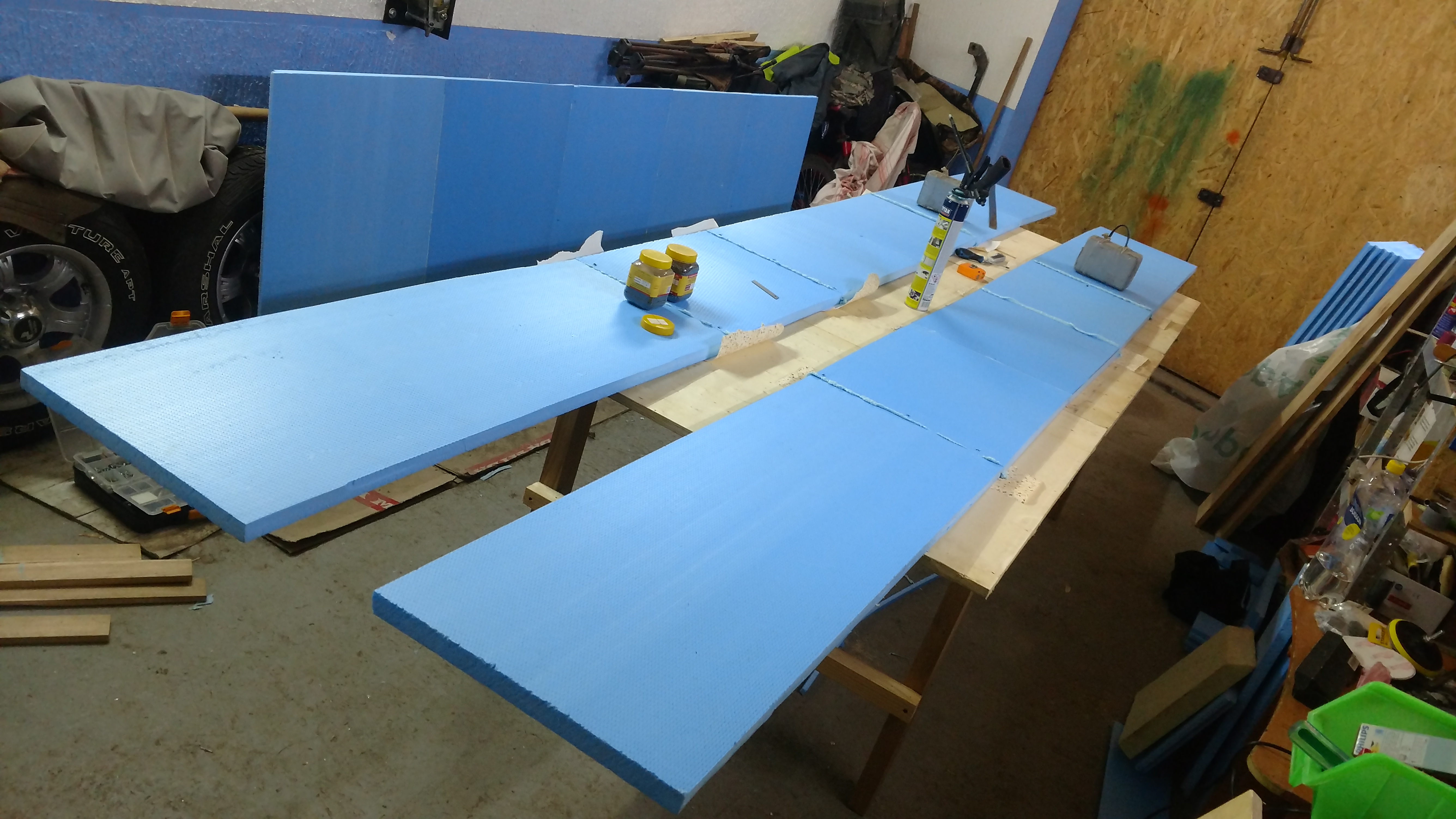

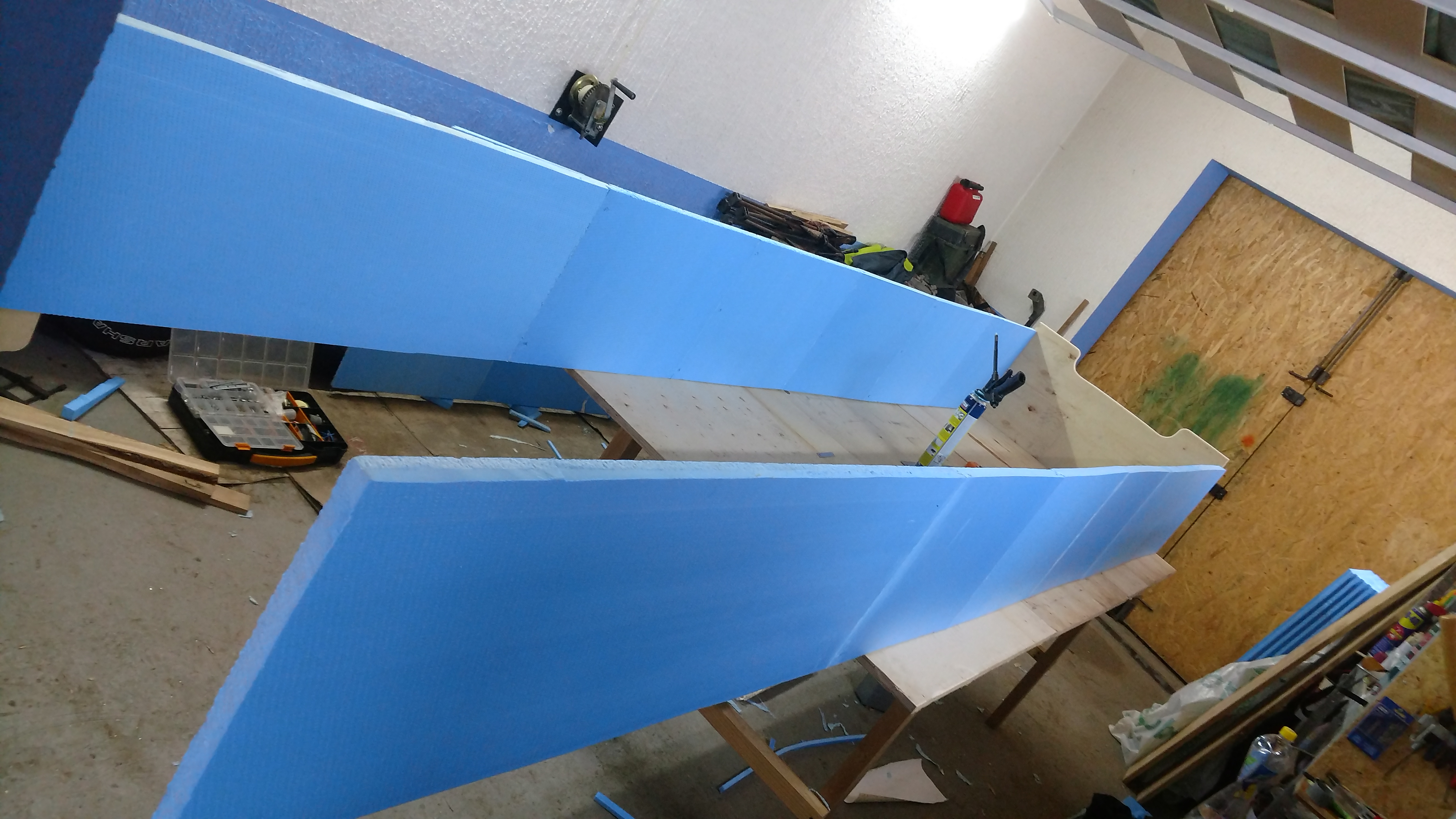

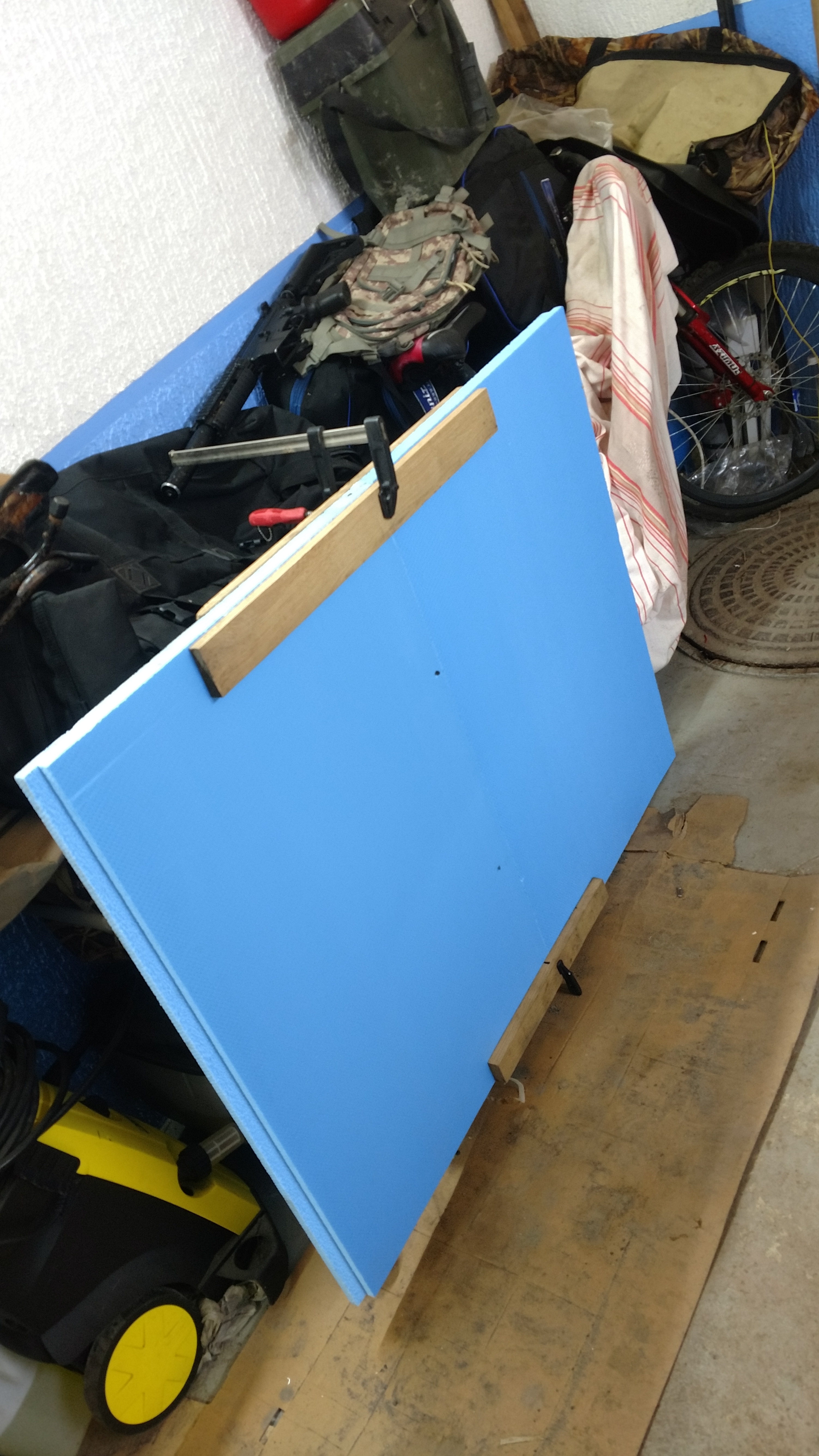

Набор по длине борта по началу был 4 метра. Потом приступили к днищу, ширина была задумана 900мм.

Лодка своими руками для охоты и рыбалки

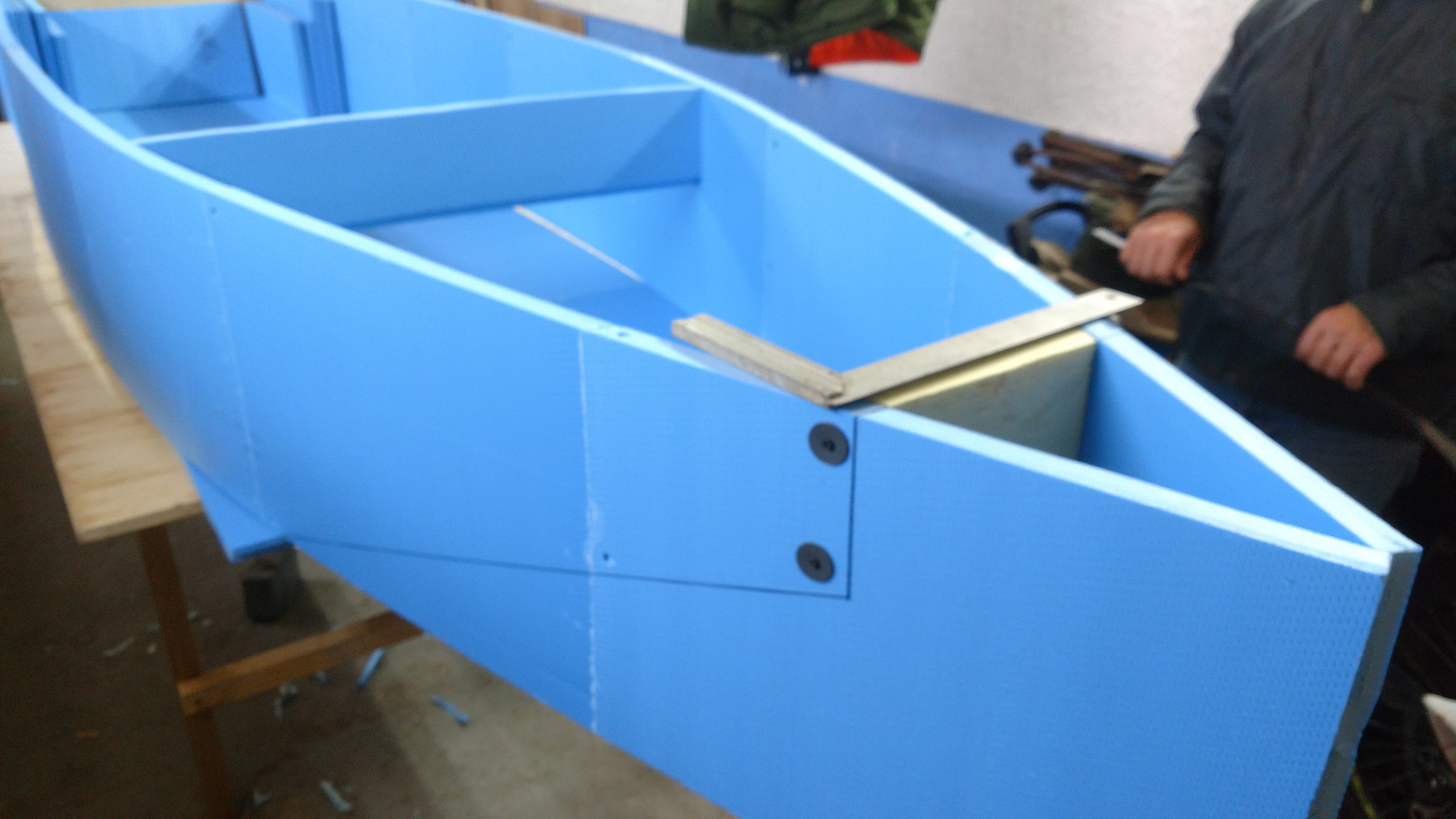

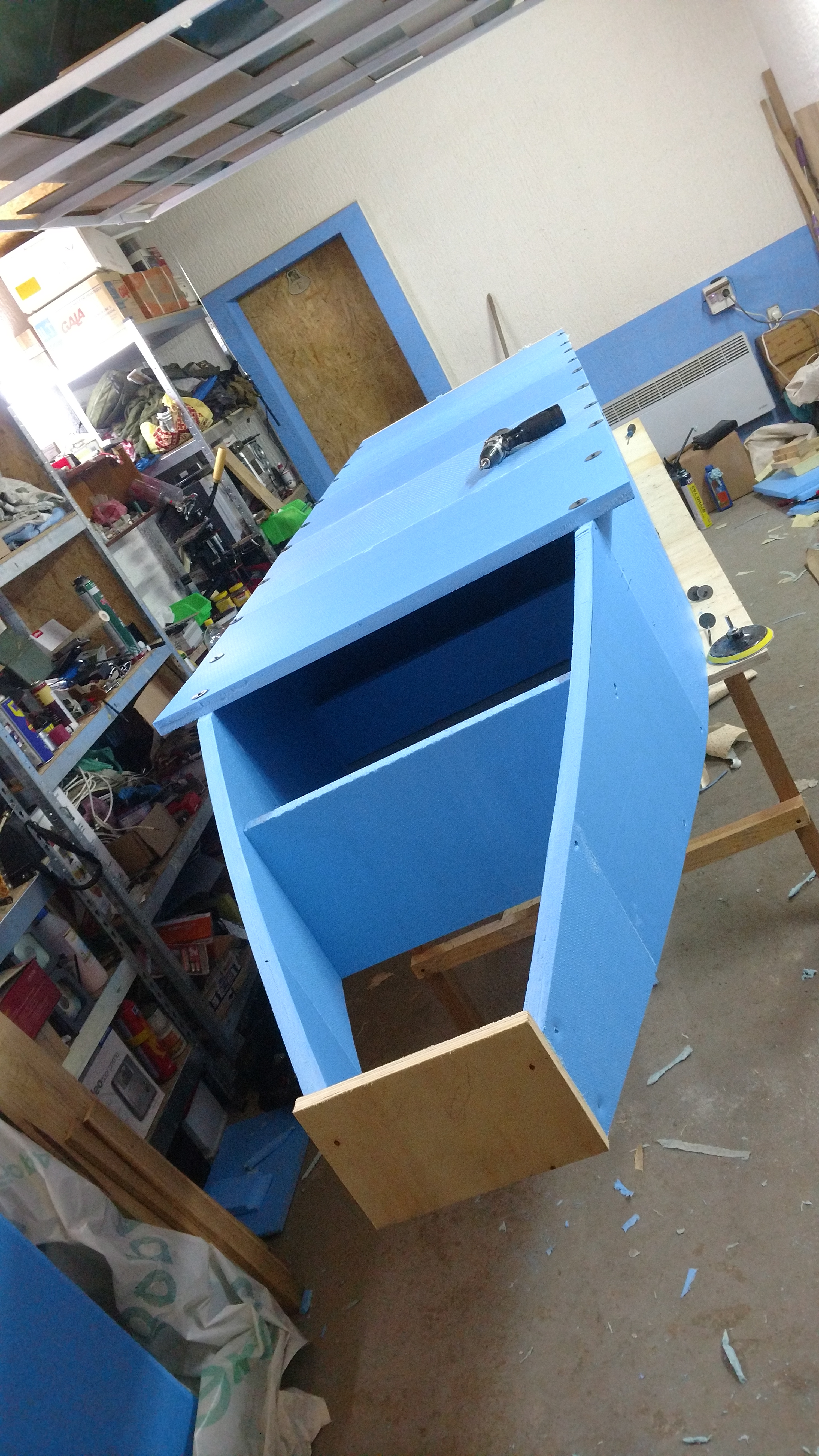

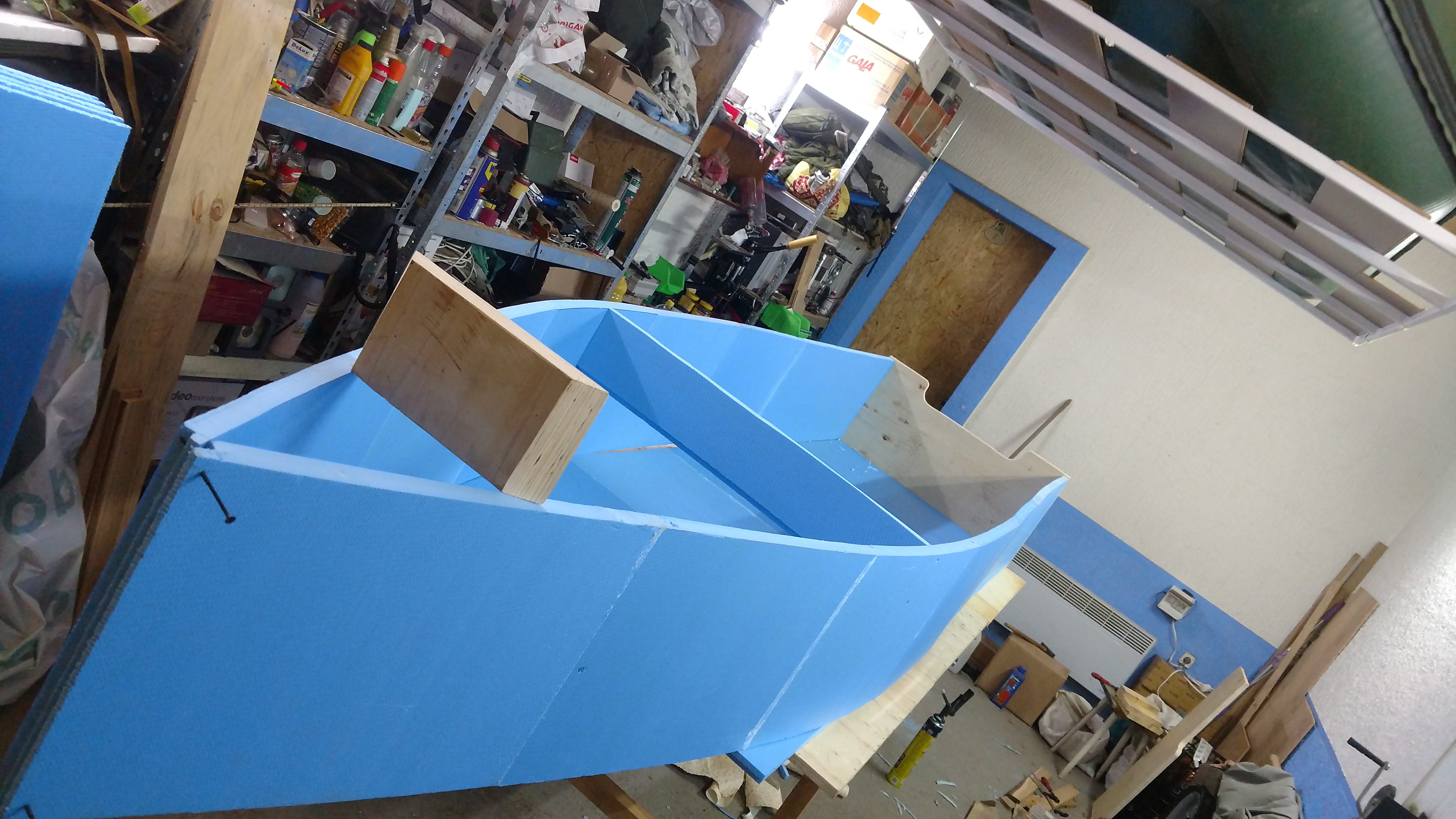

После заготовки основных деталей начался процесс сборки каркаса лодки. Обдумав все варианты решено было начать сборку с задней части а именно с транца. Изготовили его по образцу того что стоит на моей пвх лодке. Весомым аргументом начинать с него было то что на него приходится основная нагрузка, при использовании с мотором. Поэтому он стал такой плитой которая давит на весь каркас лодки. К нему крепились борта и дно.

210

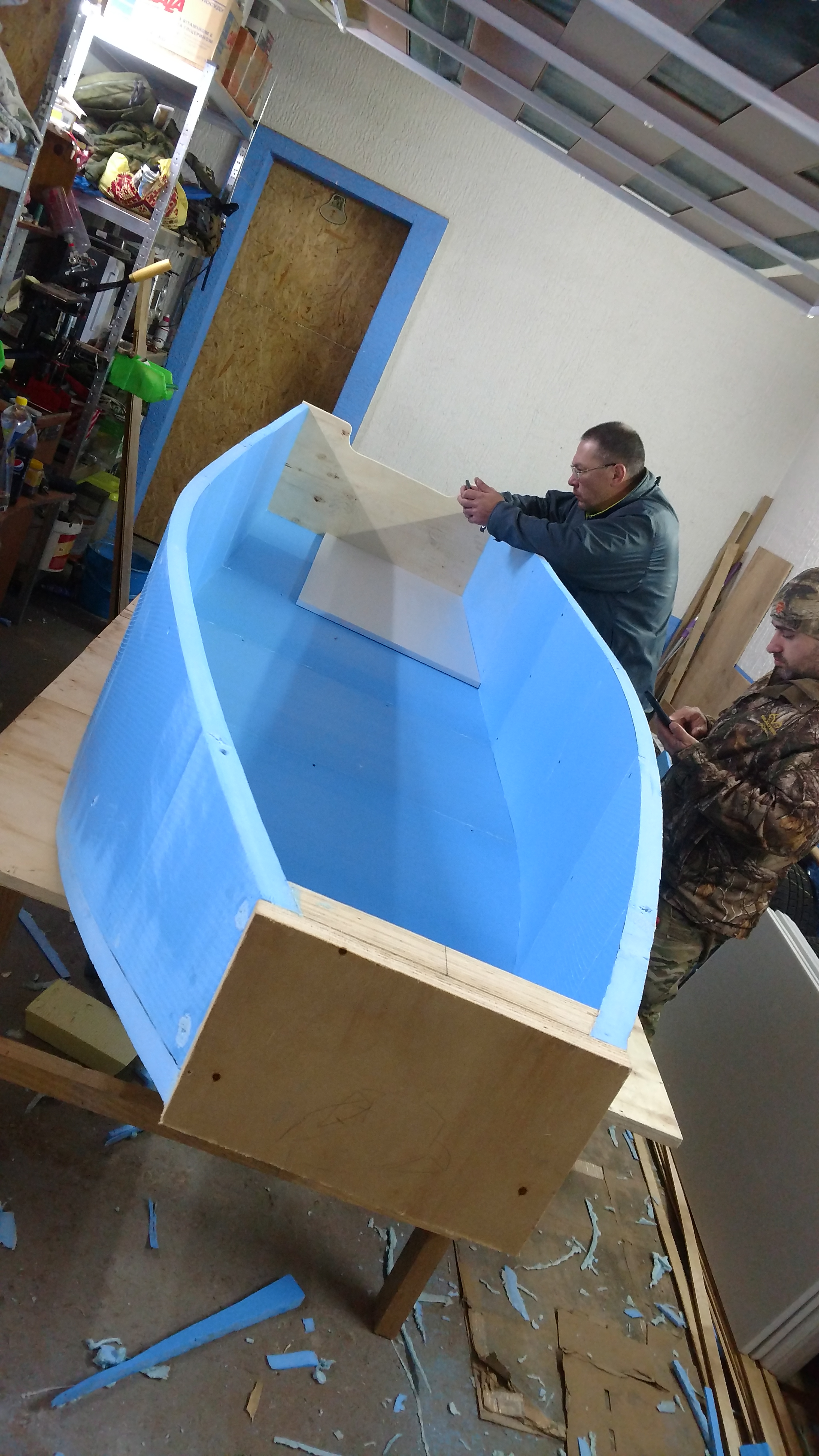

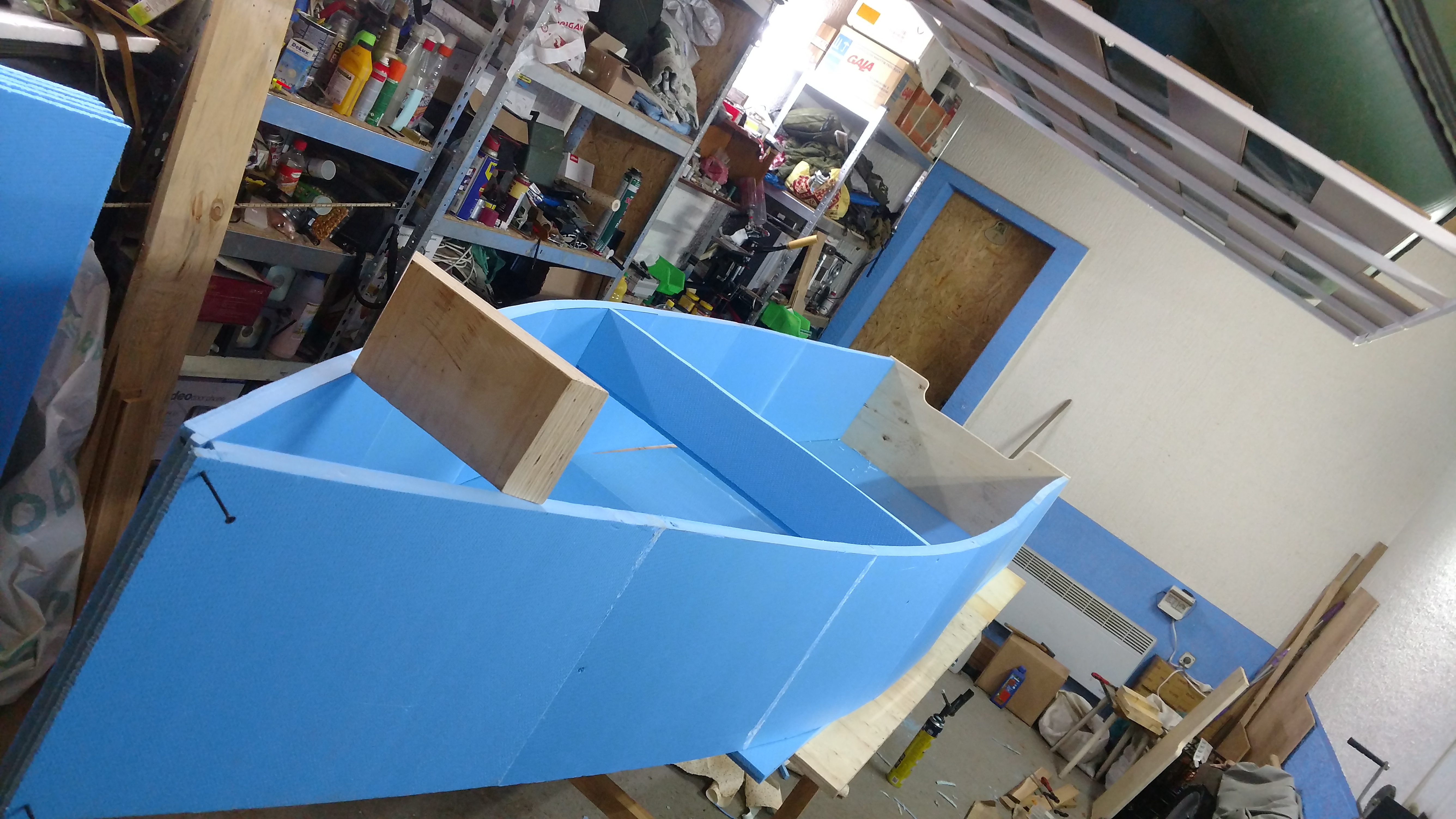

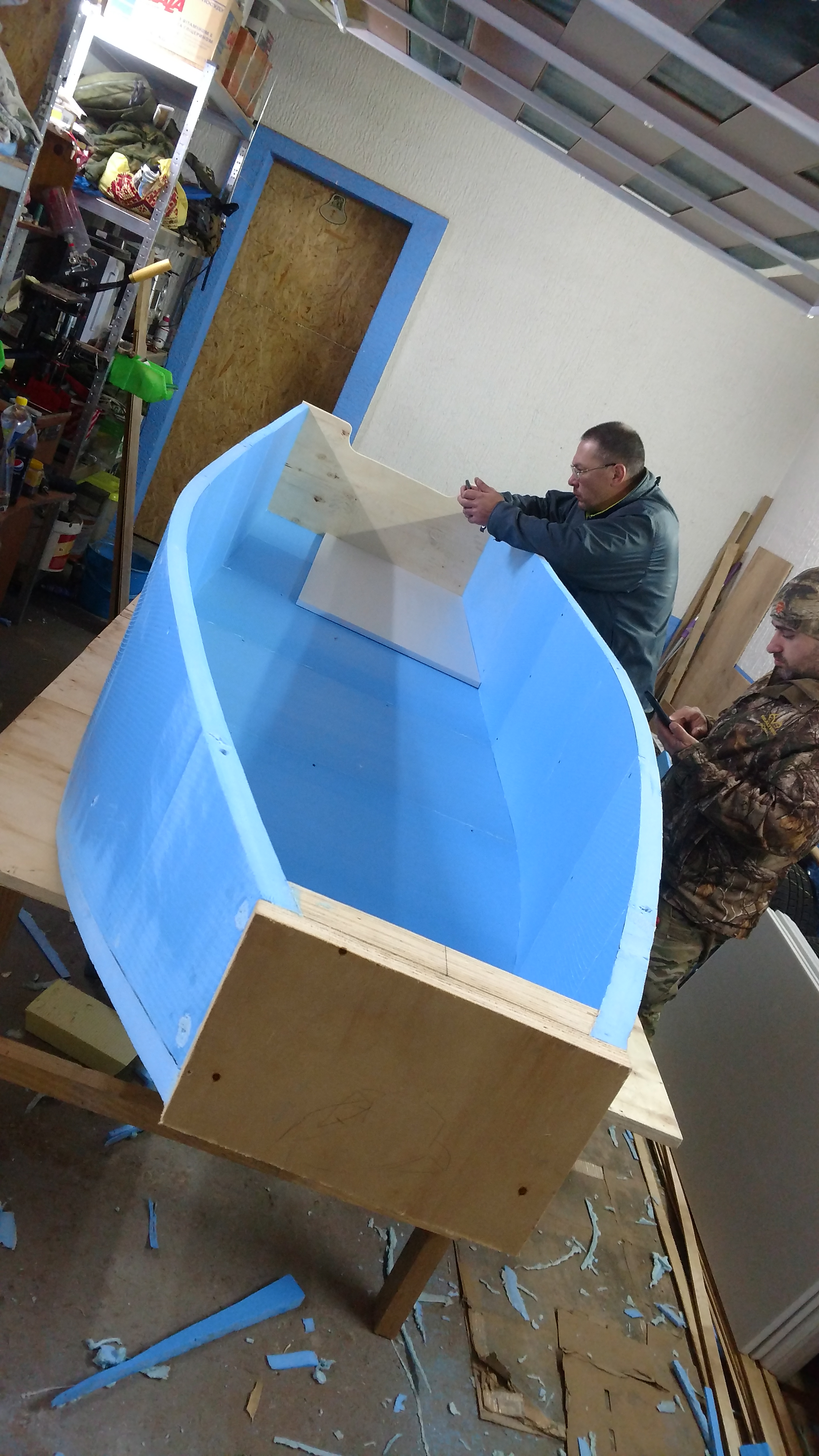

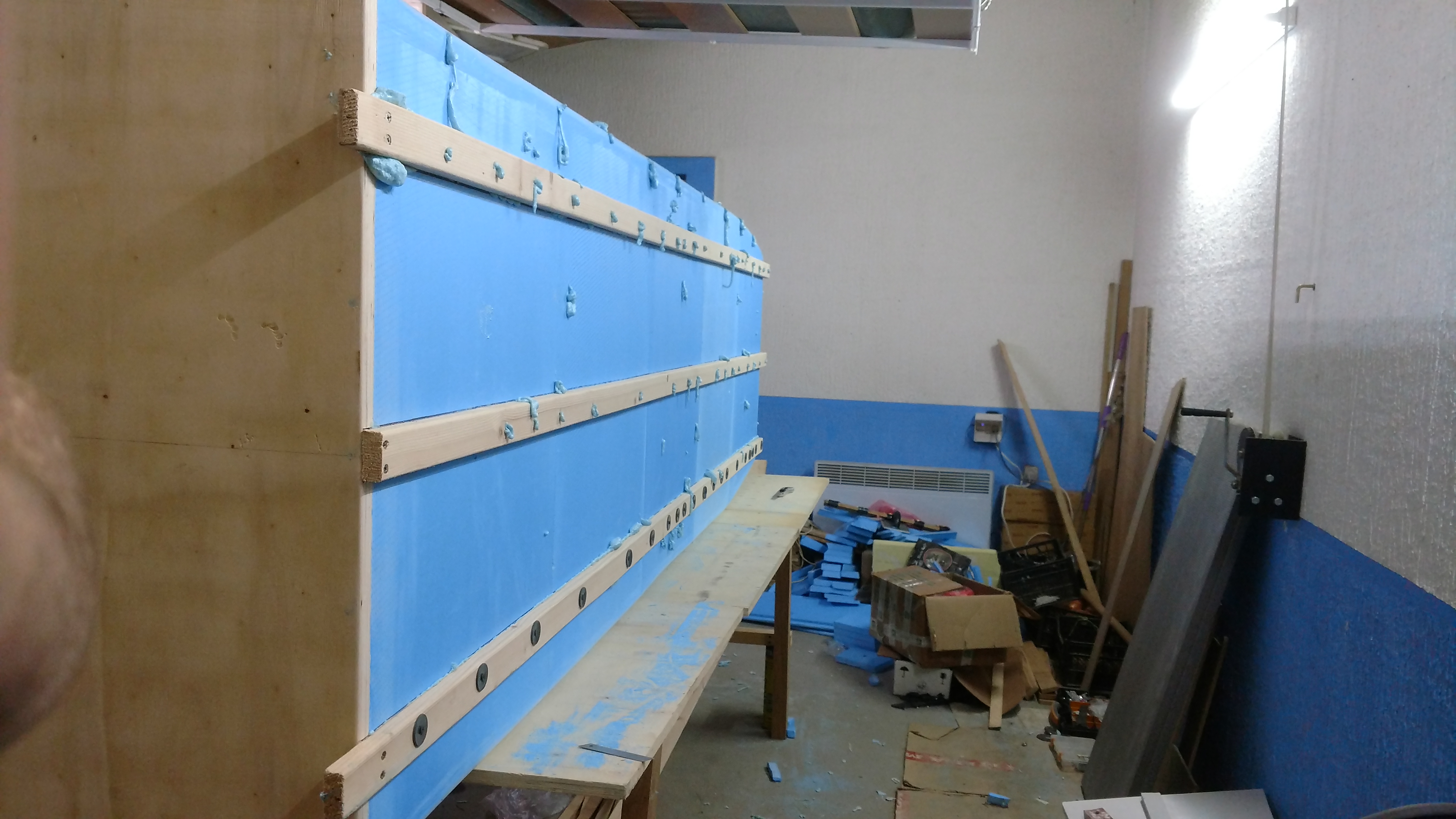

По началу дно лодки было просто подложено на своё место для зазора, борта клеили на туже пену, прижимали саморезами по дереву. Для симетрии бортов и придачи формы пришло время носовой части. Сначала склеил 2 слоя 20мм фанеры и вывел угол захода борта, потом приклеил впереди трейтий слой так сказать упорный. Нос получился 60мм фанеры. Так же нарисовали форму носовой части, и вырезали её.

Лодка своими руками для охоты и рыбалки


212

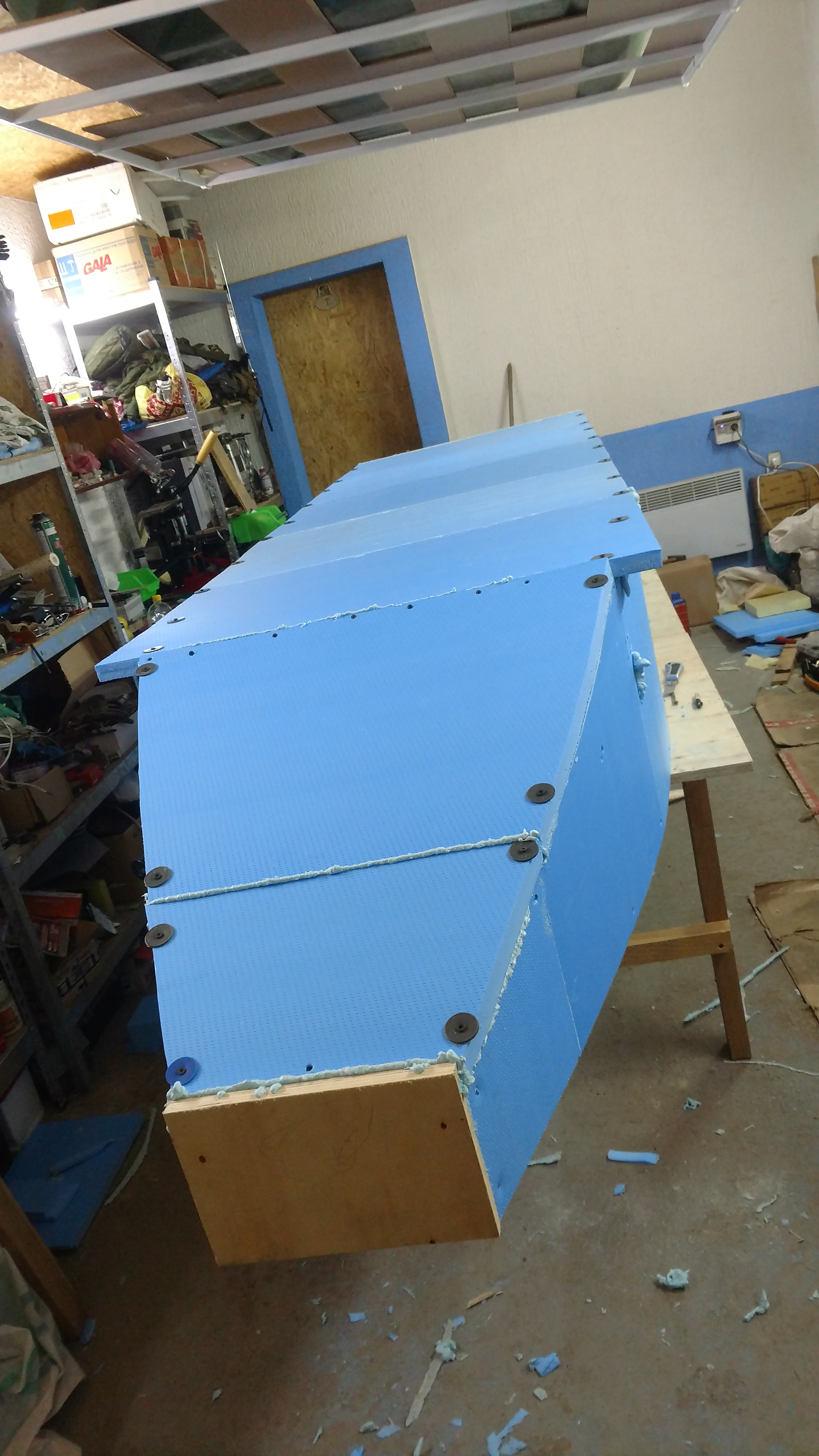

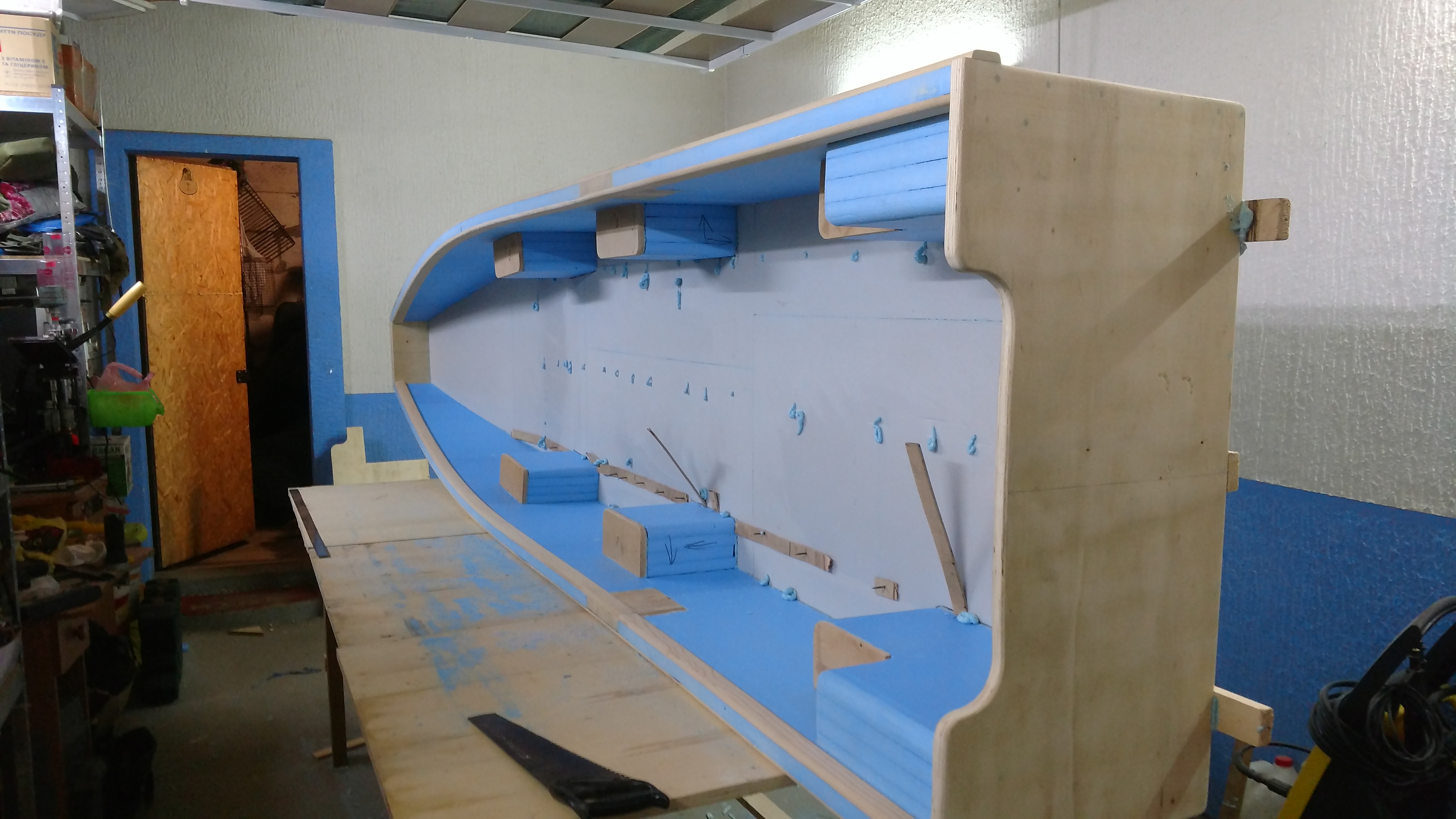

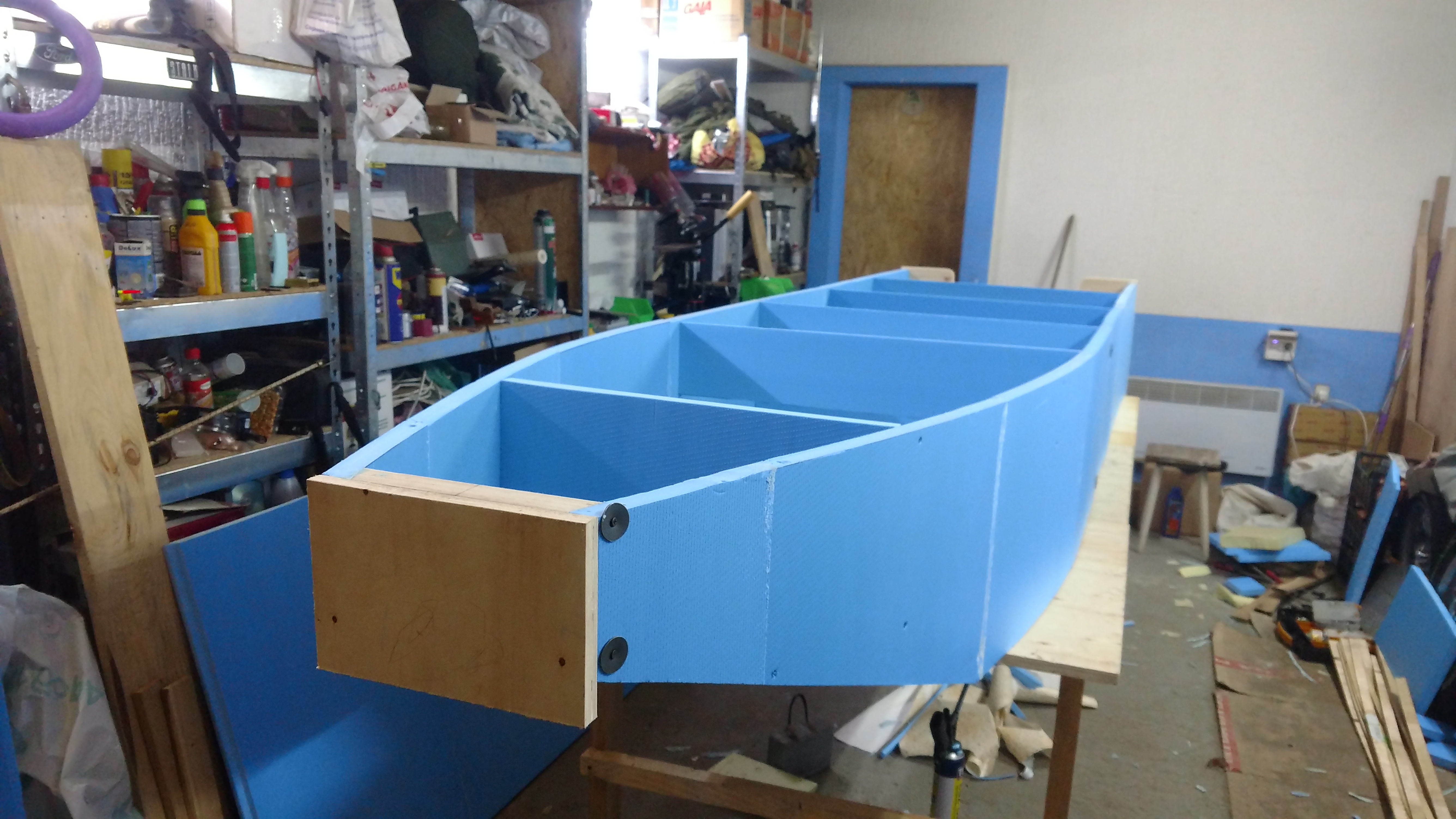

Для равномерного формирования лодки использовались остатки полистирола, которые равномерно выставлялись от транца по бортам и фиксировались на саморезы через пластиковые шайбы. По той же схемы на пеноклей вклеили дно лодки.

Лодка своими руками для охоты и рыбалки
Лодка своими руками для охоты и рыбалки


Полистирол использовали 3ку по кругу, по ходу дела решено было усилить дно внутри, добавив ещё слой 2ки.

Лодка своими руками для охоты и рыбалки
Лодка своими руками для охоты и рыбалки


Пришло время брать напильник закруглять углы и выводить форму.

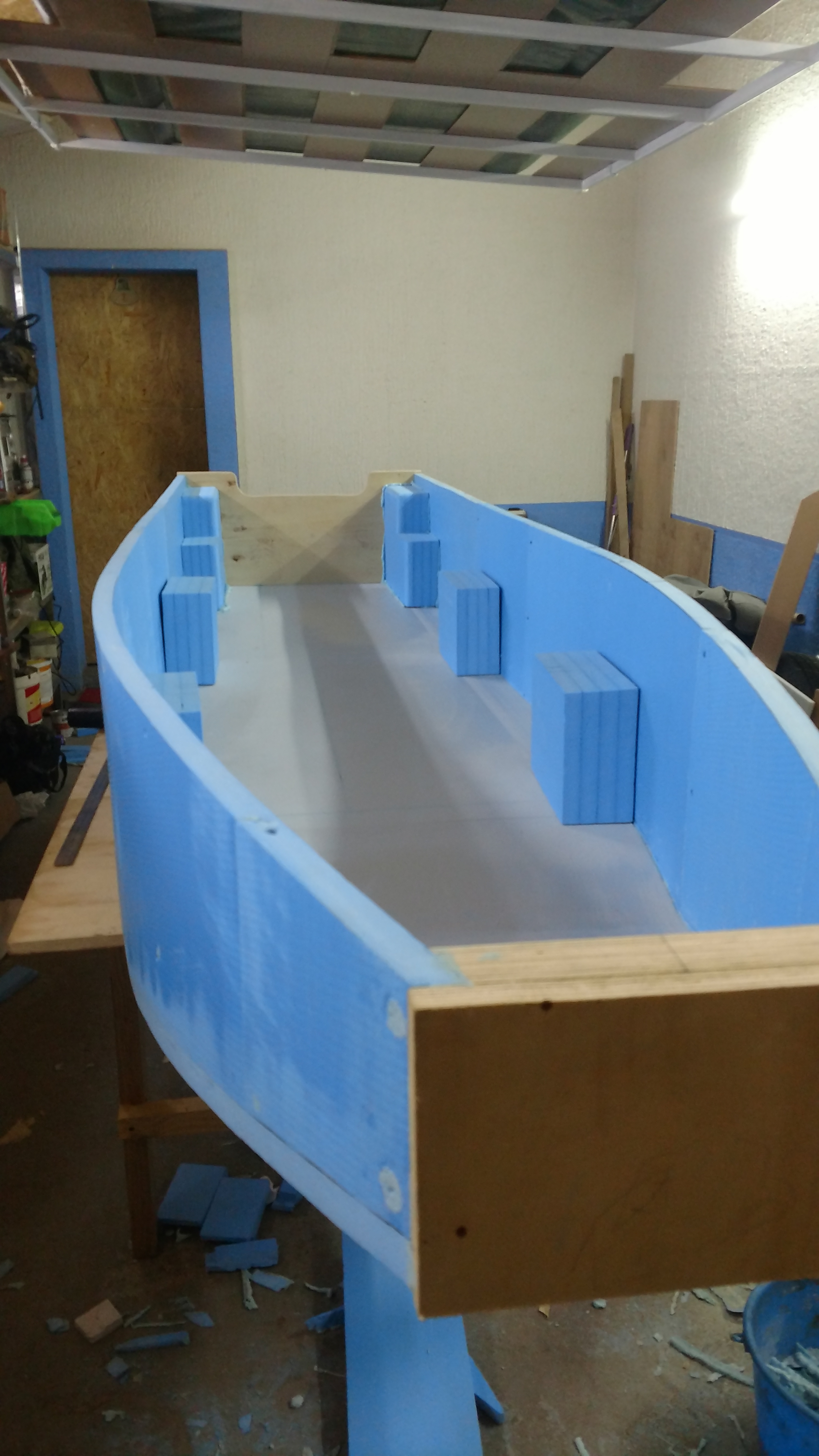

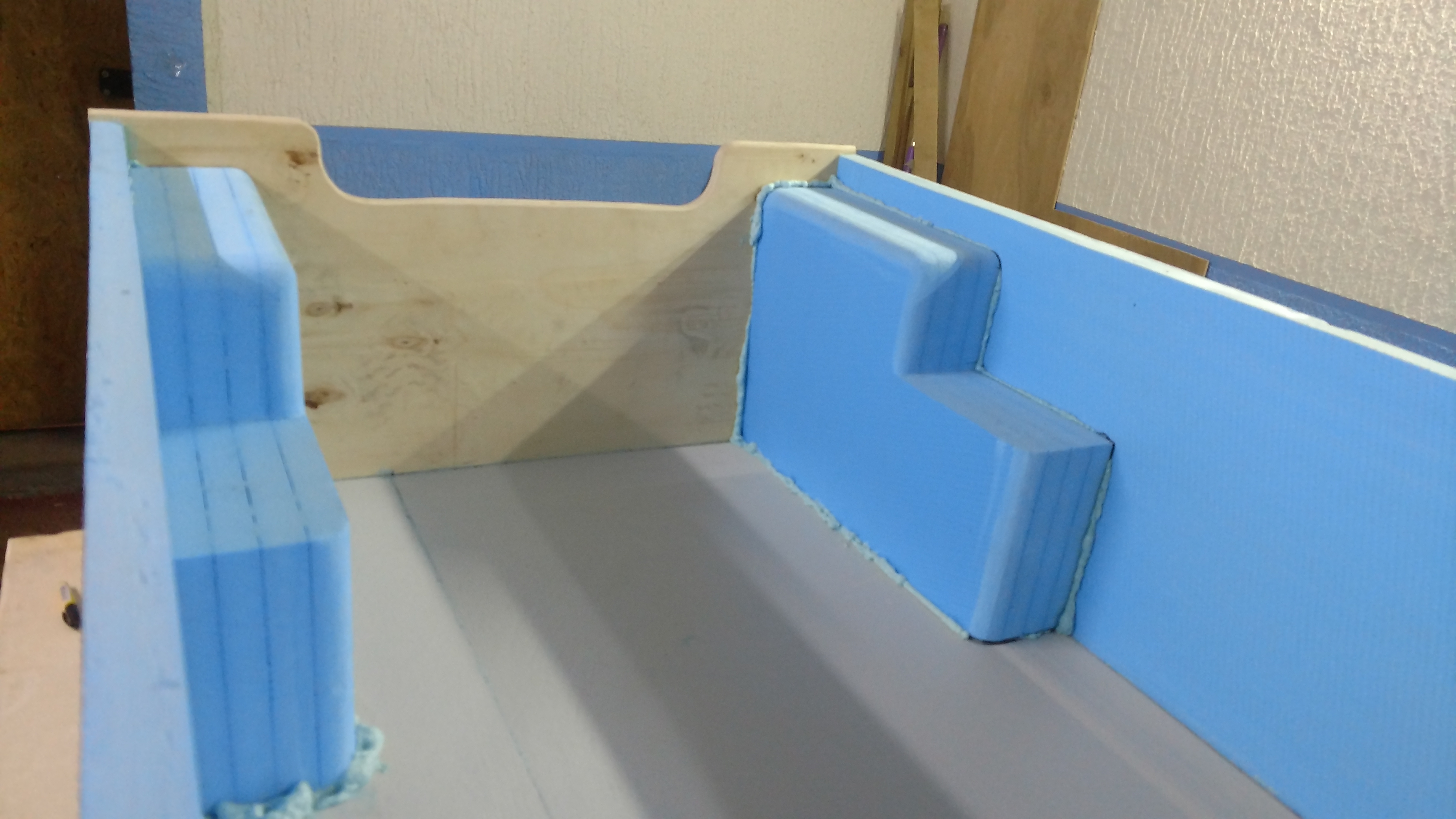

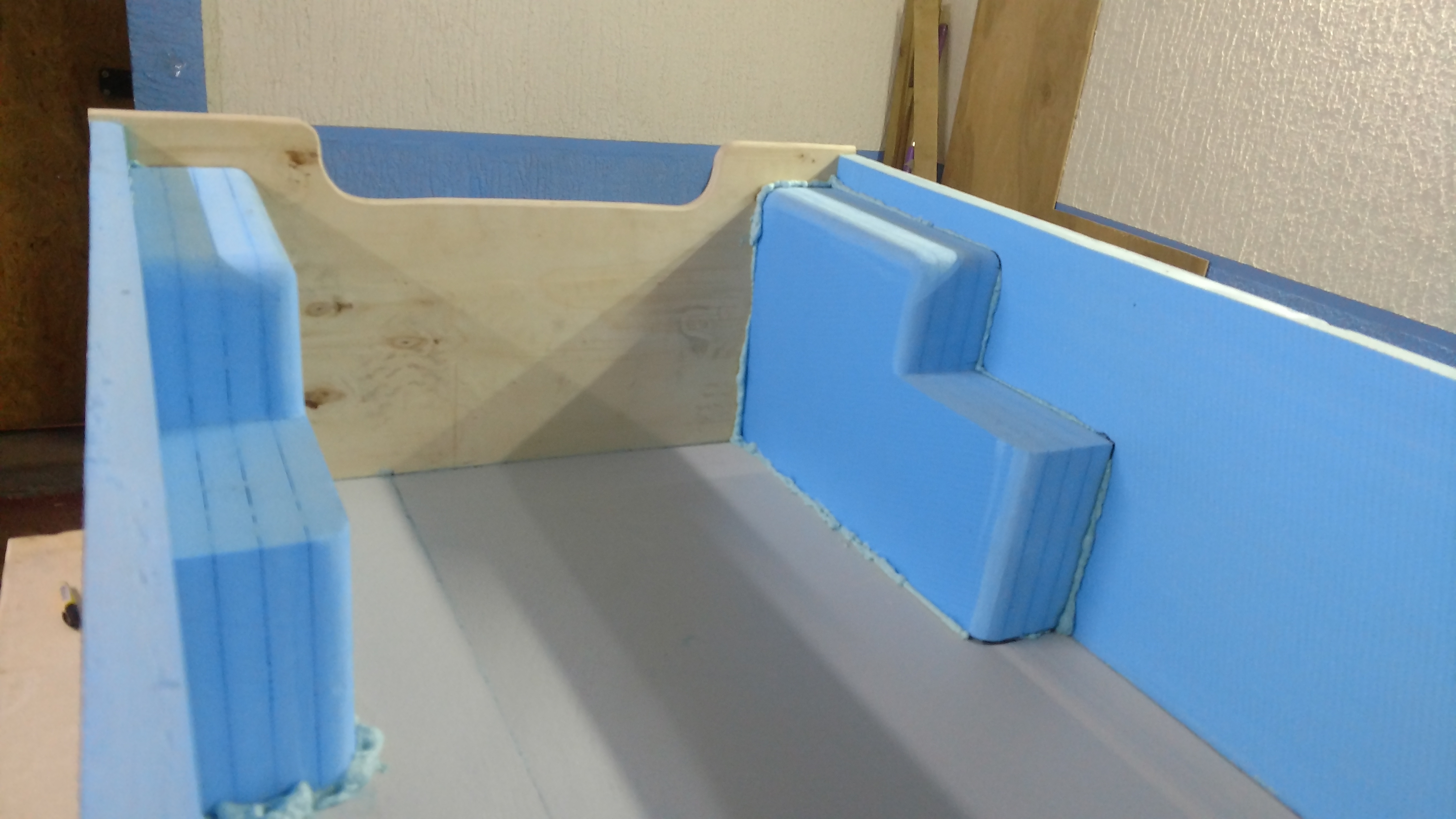

Дальше по плану были закладные под сидения, они же придают жосткость нашей лодке.

Лодка своими руками для охоты и рыбалки


220

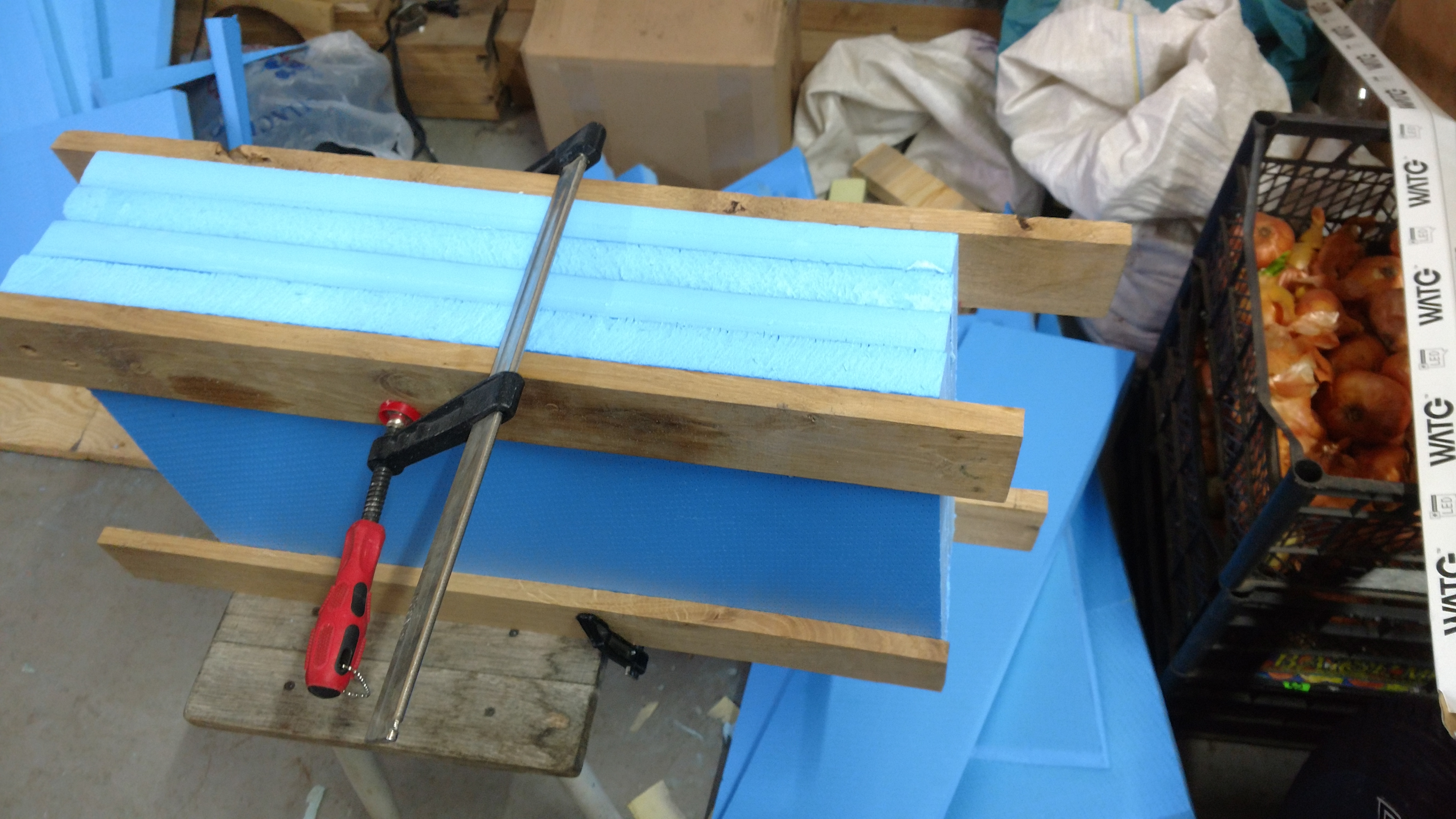

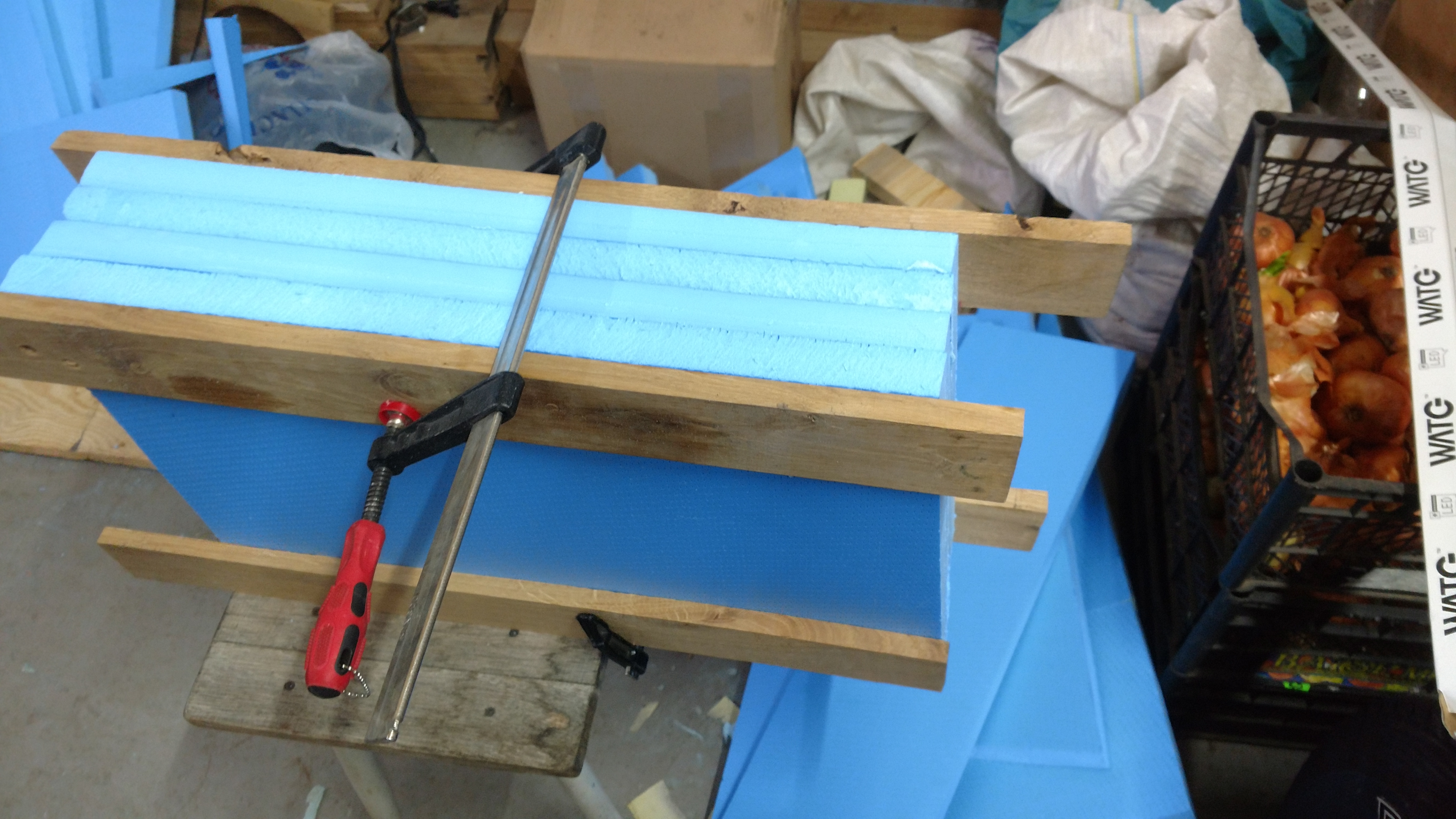

Изготовлялись они путем склеивания остатков полистирола.

219

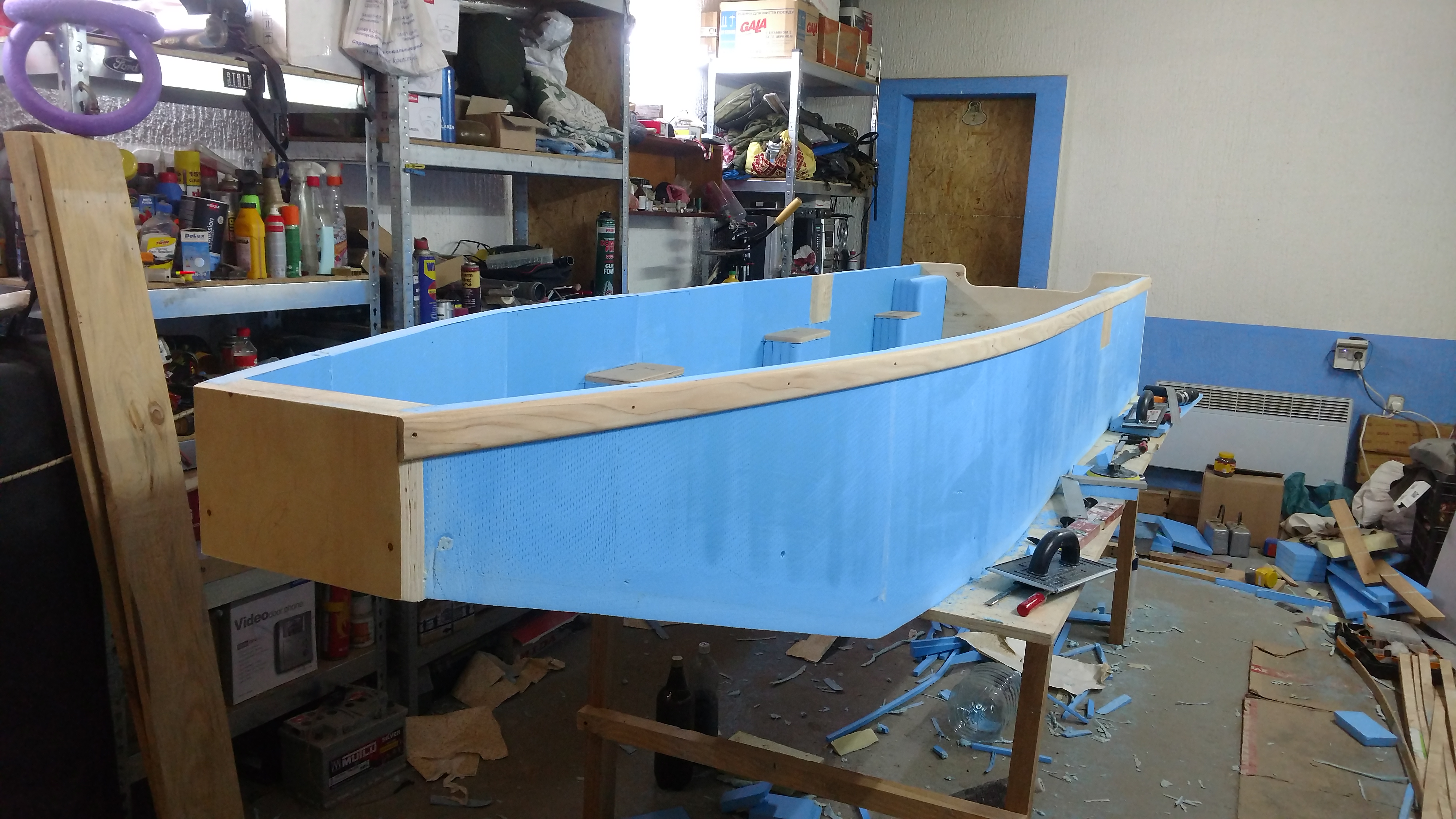

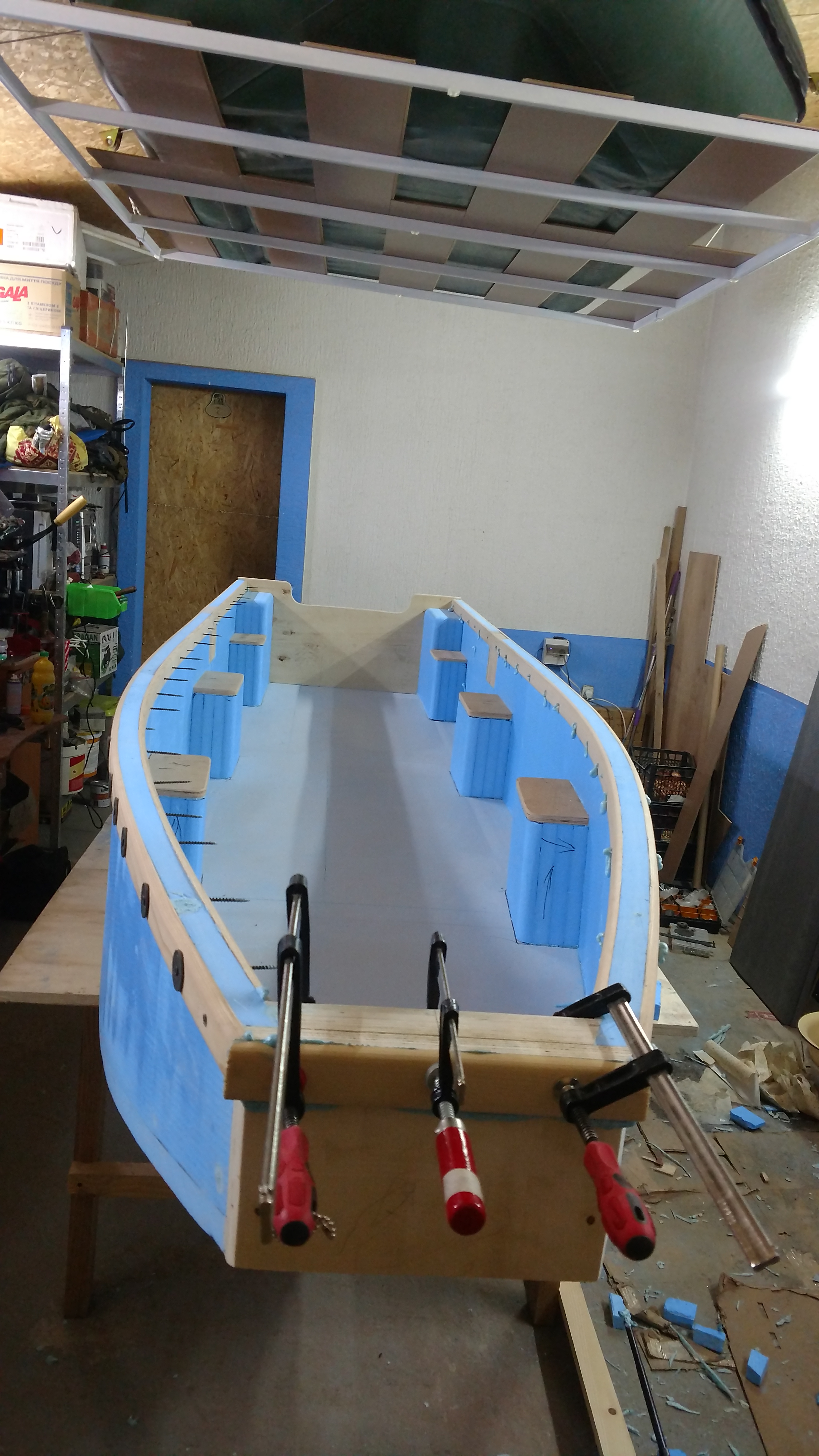

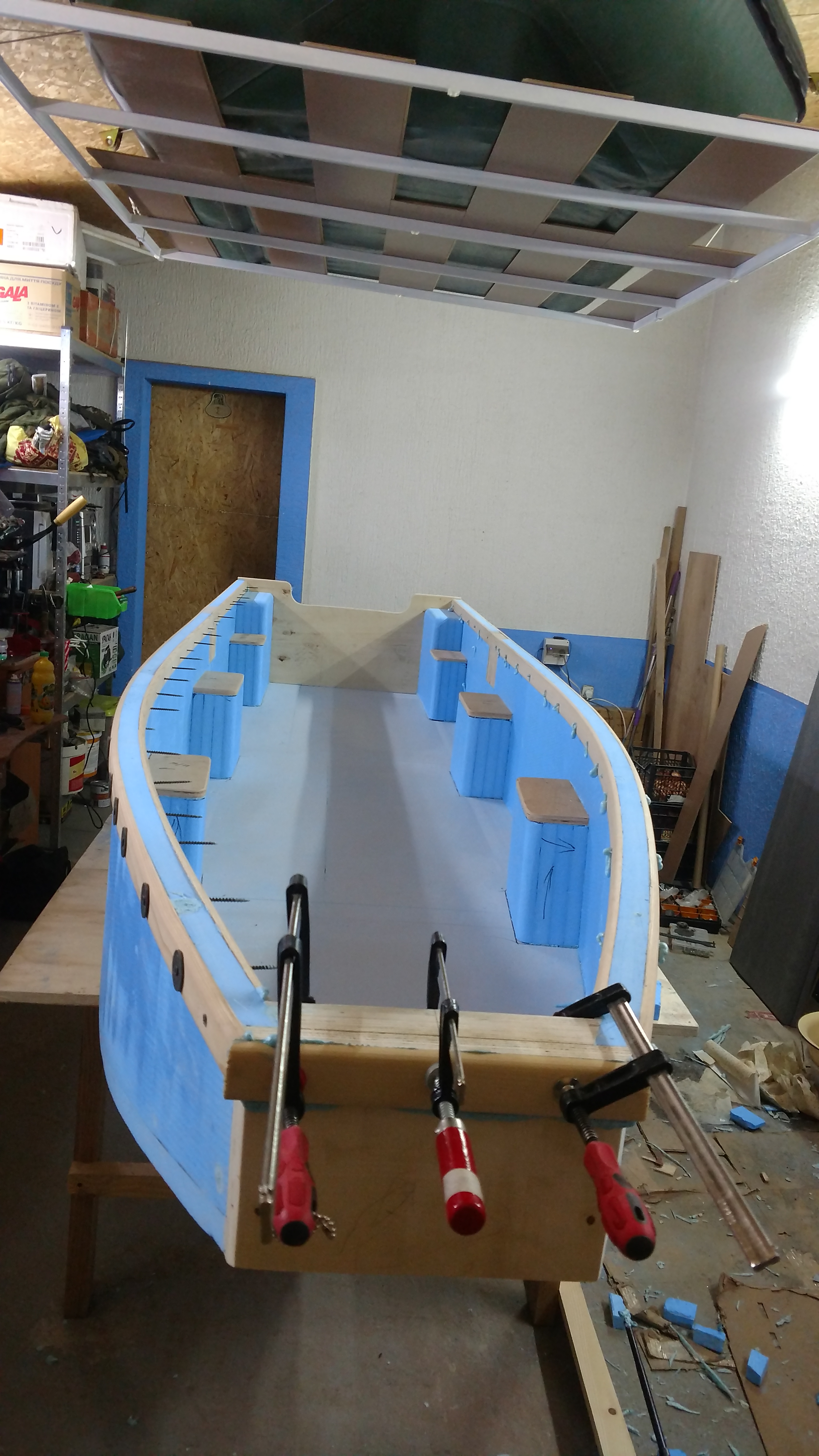

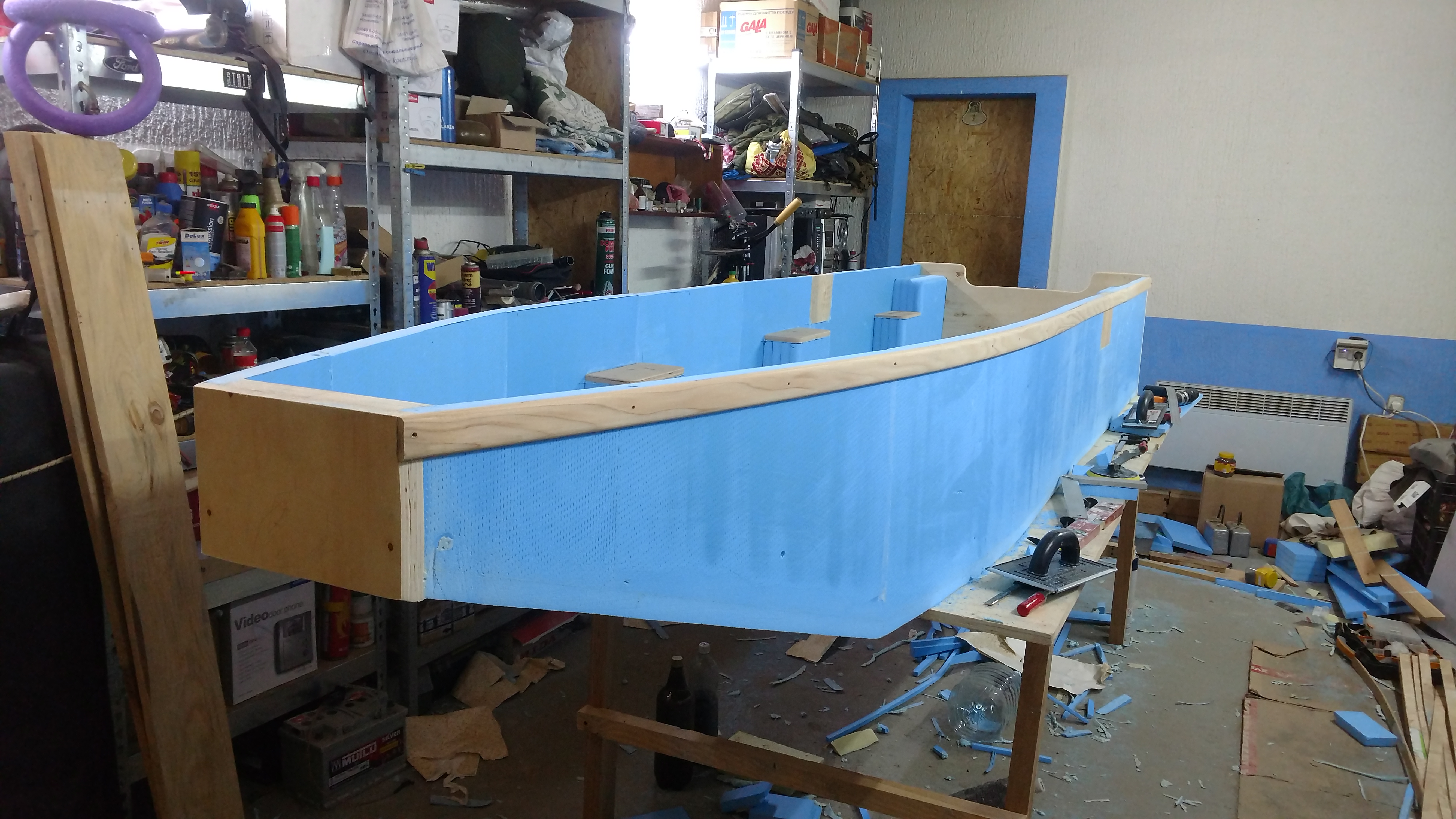

Пришло время привального бруса и закладных частей. Для привального бруса был выбран деревянный наличник шириной 40мм, для сидений 15фанера, под уключины деревянный вставки на толщину борта.

221

222

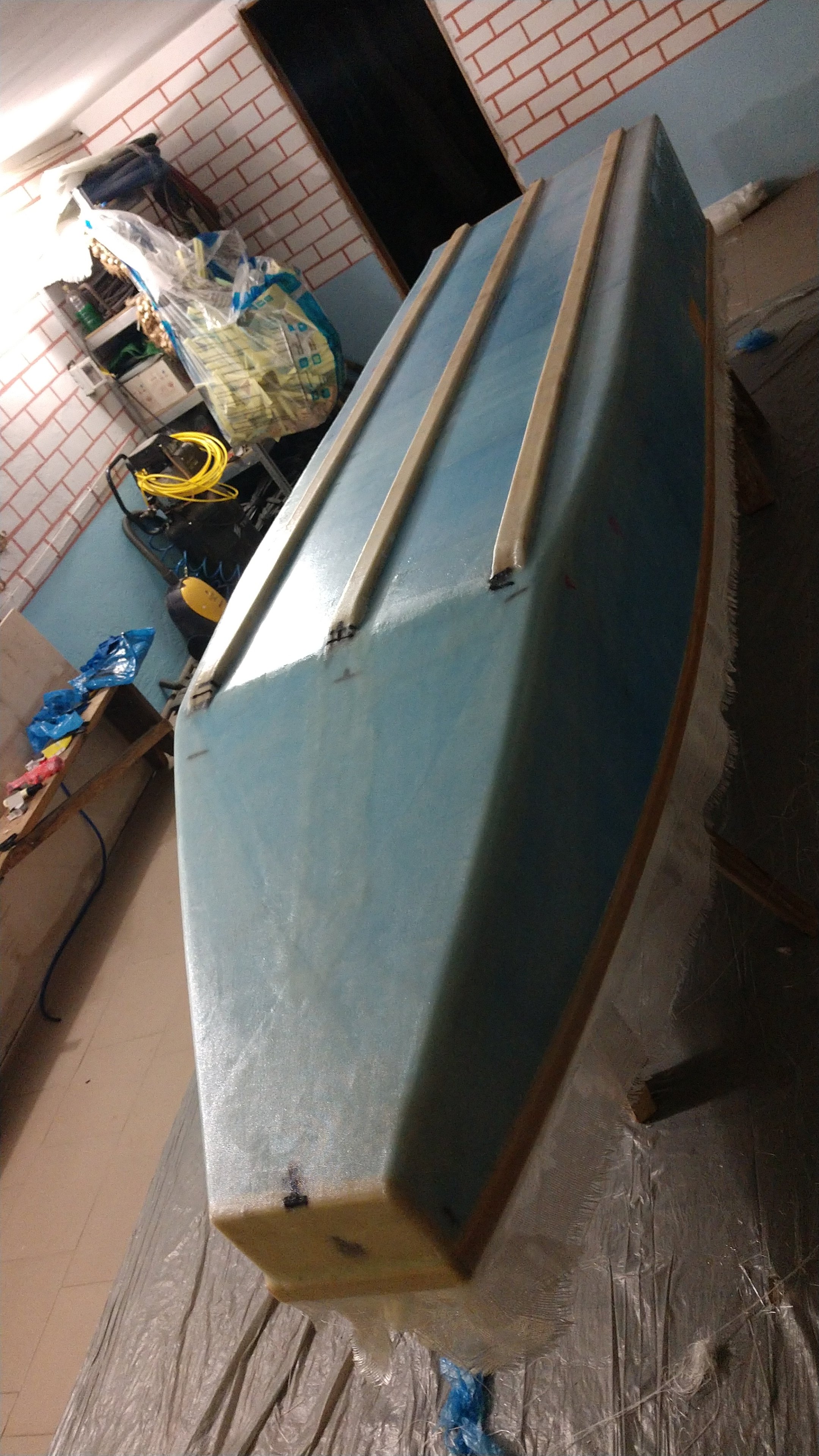

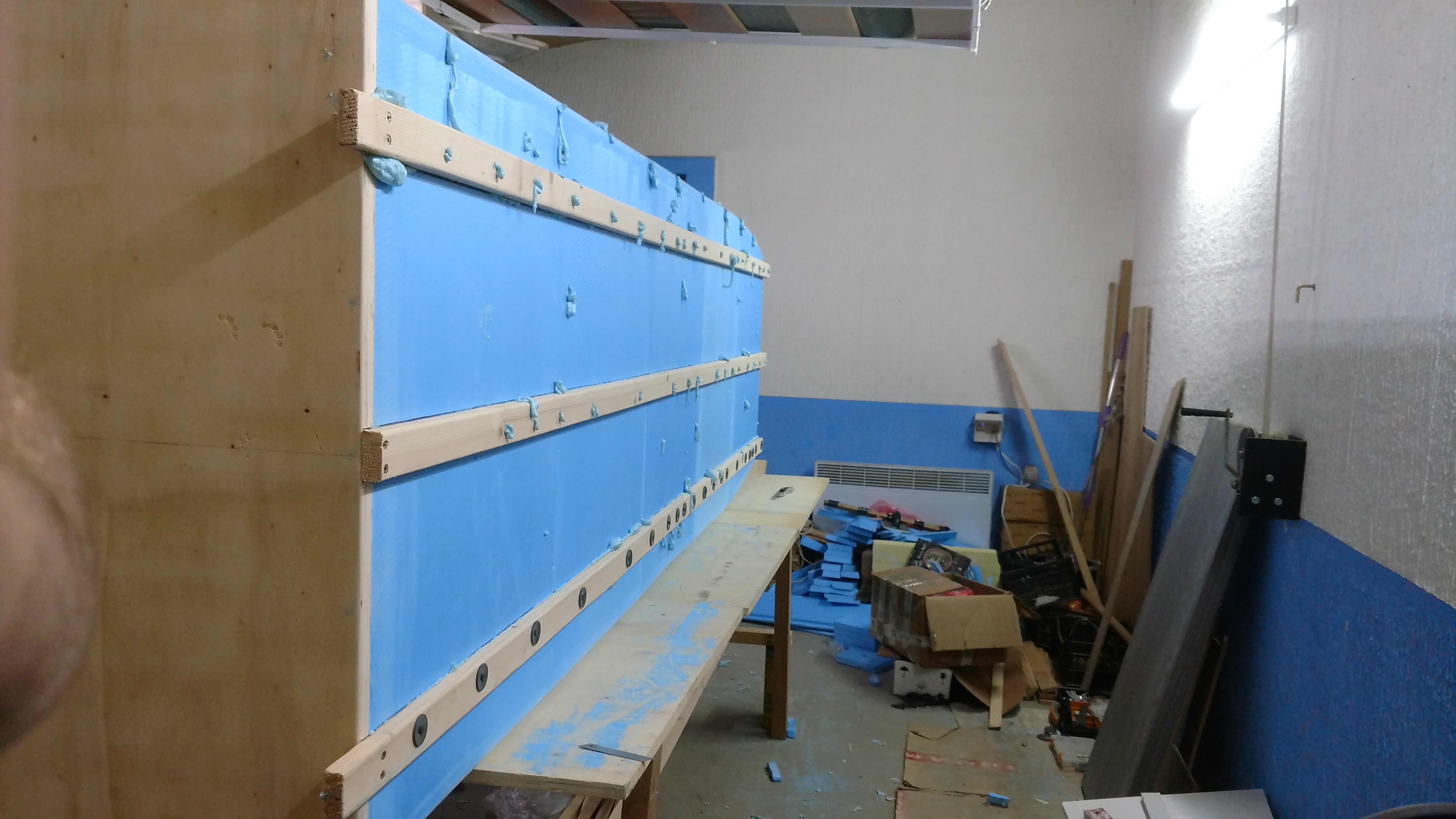

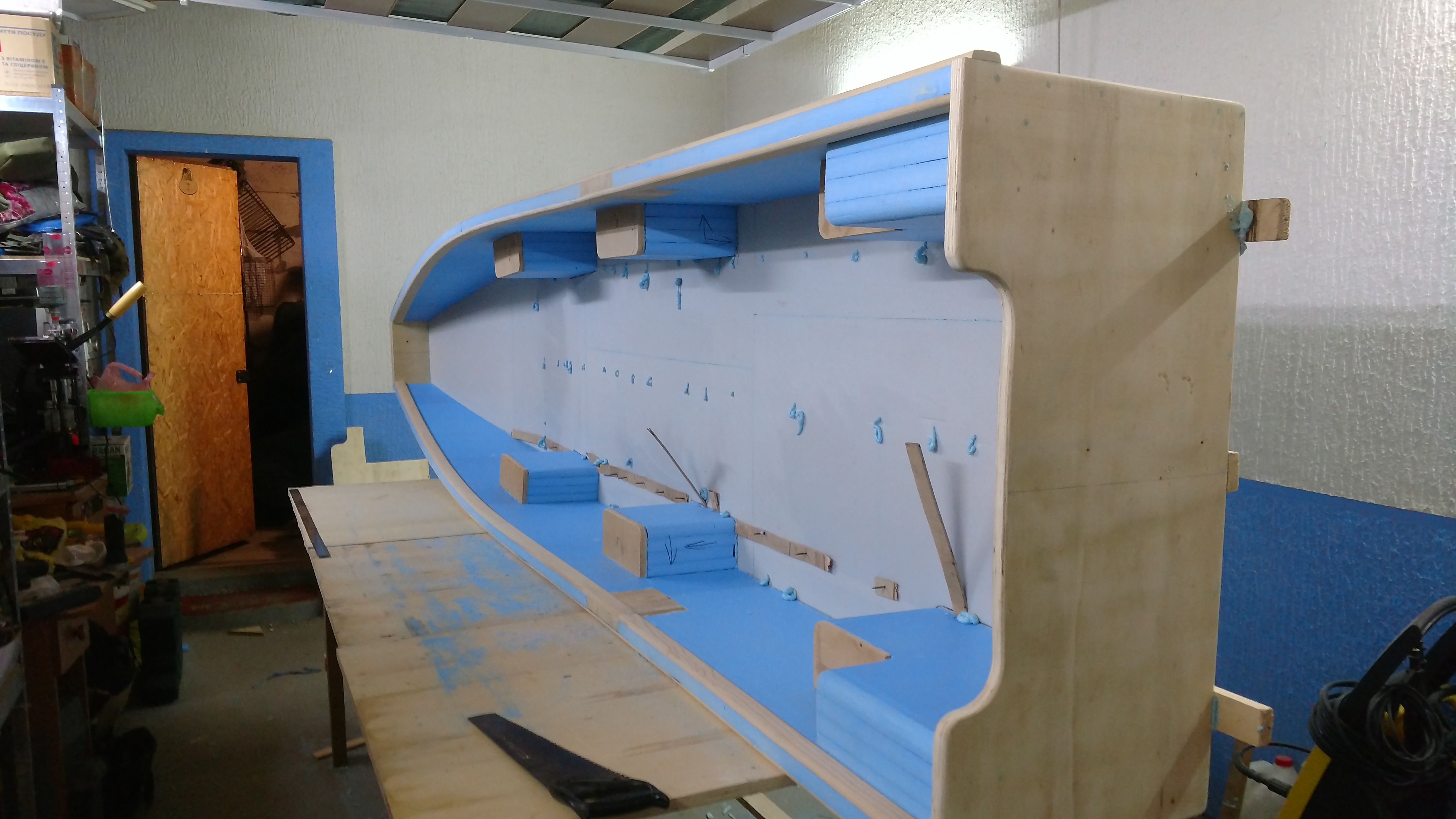

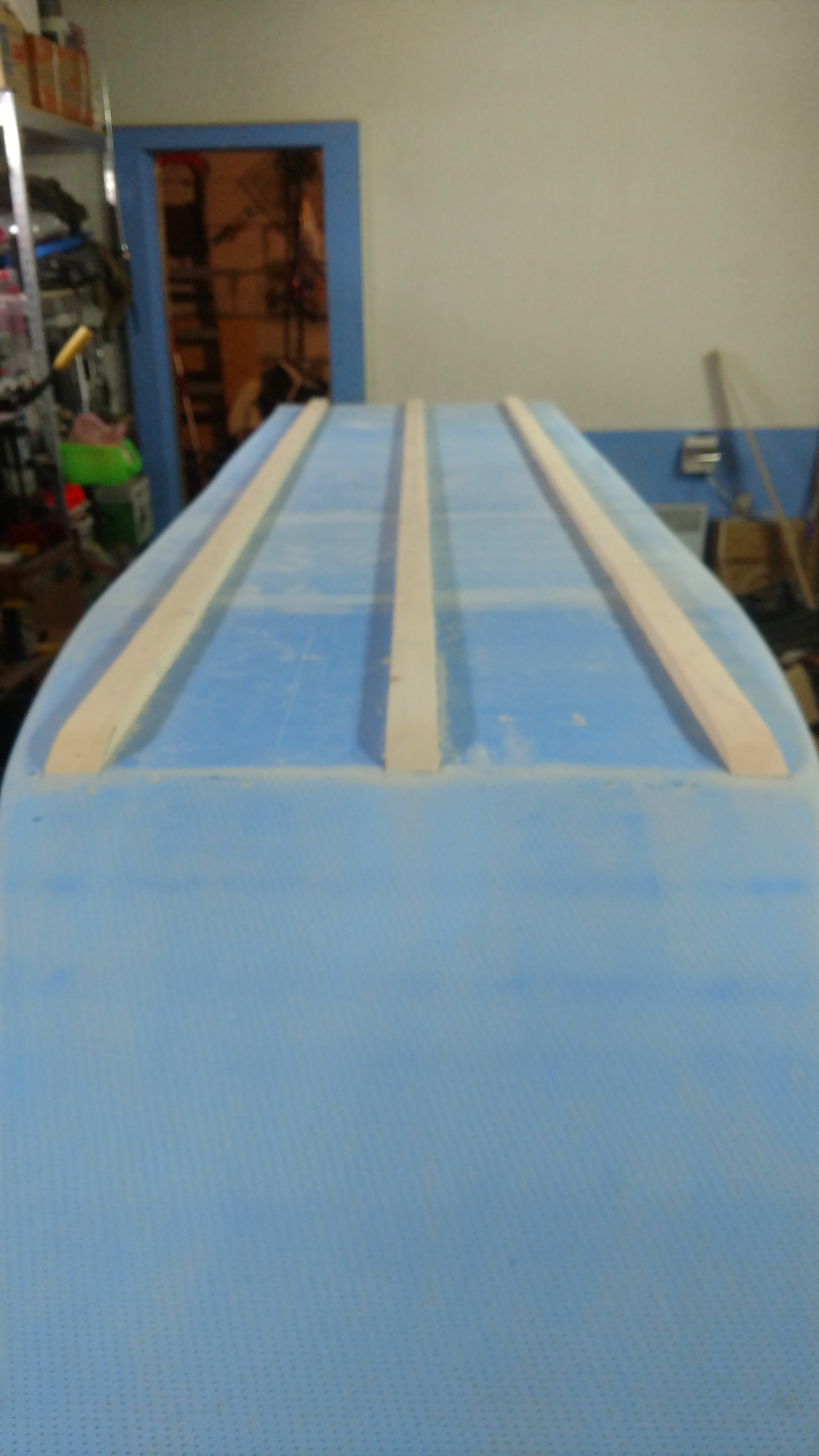

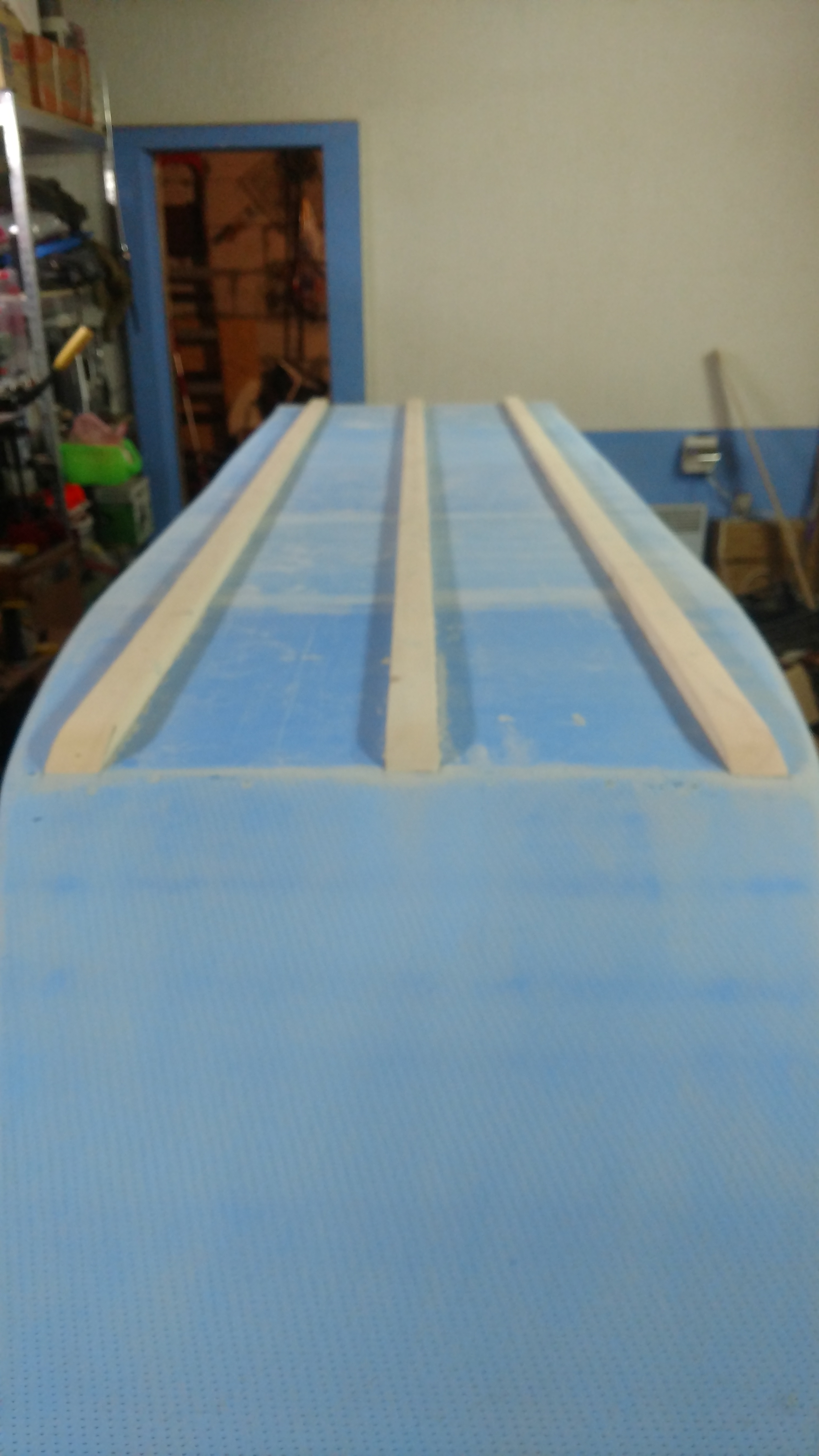

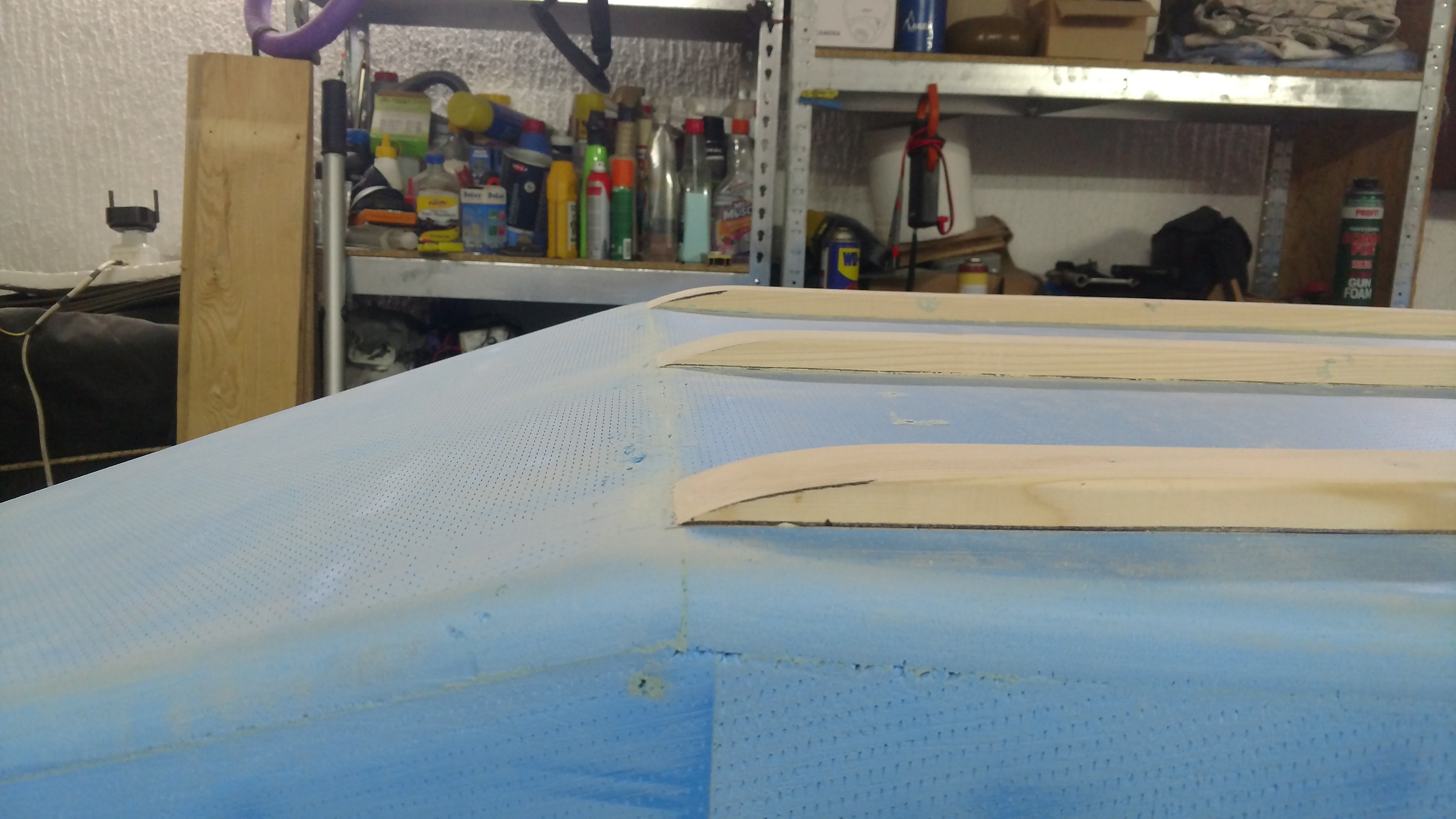

Дальше следуя плану пришло время для поперечных реданов, они будут выполнять основную функцию это курсовая устойчивость но ходу ( что бы на скорости не ловить лодку), доп функция защита и придание жосткости нижней части дна.

223

224


И опять напильник, без него не обойтись.

225

226


Ну вот наконец то с формой лодки мы закончили. Занимались мы в основном по вечерам, ушло по времени около 3х недель. И дальше всё заглохло. Был перебой с поставкой эпоксидной смолы которая максимально нам подходила по своим свойствам, в течении месяца пришли материалы. Но с материалами пришла весна, всё разбежались по своим делам, и проект заглох до лета.

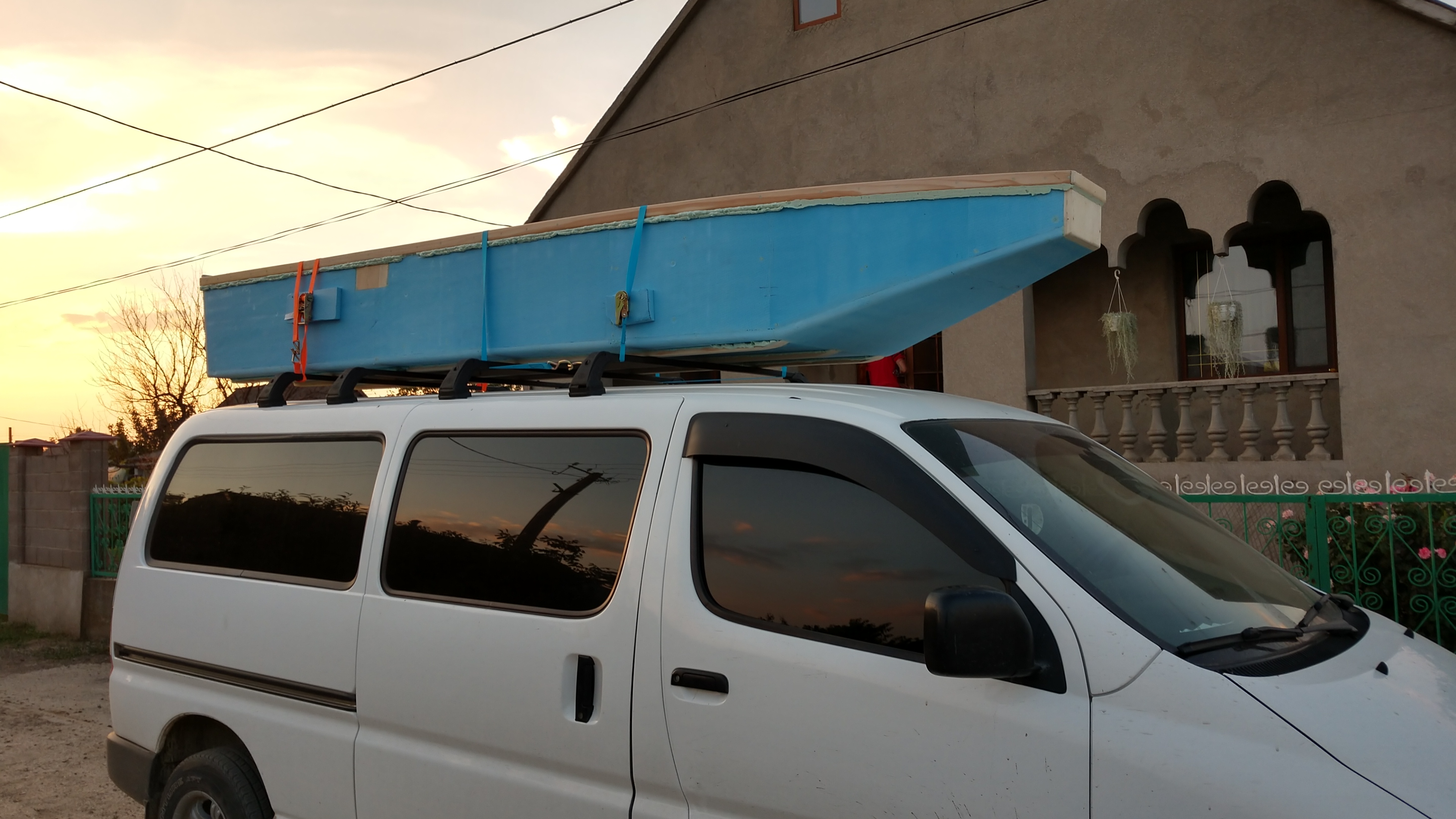

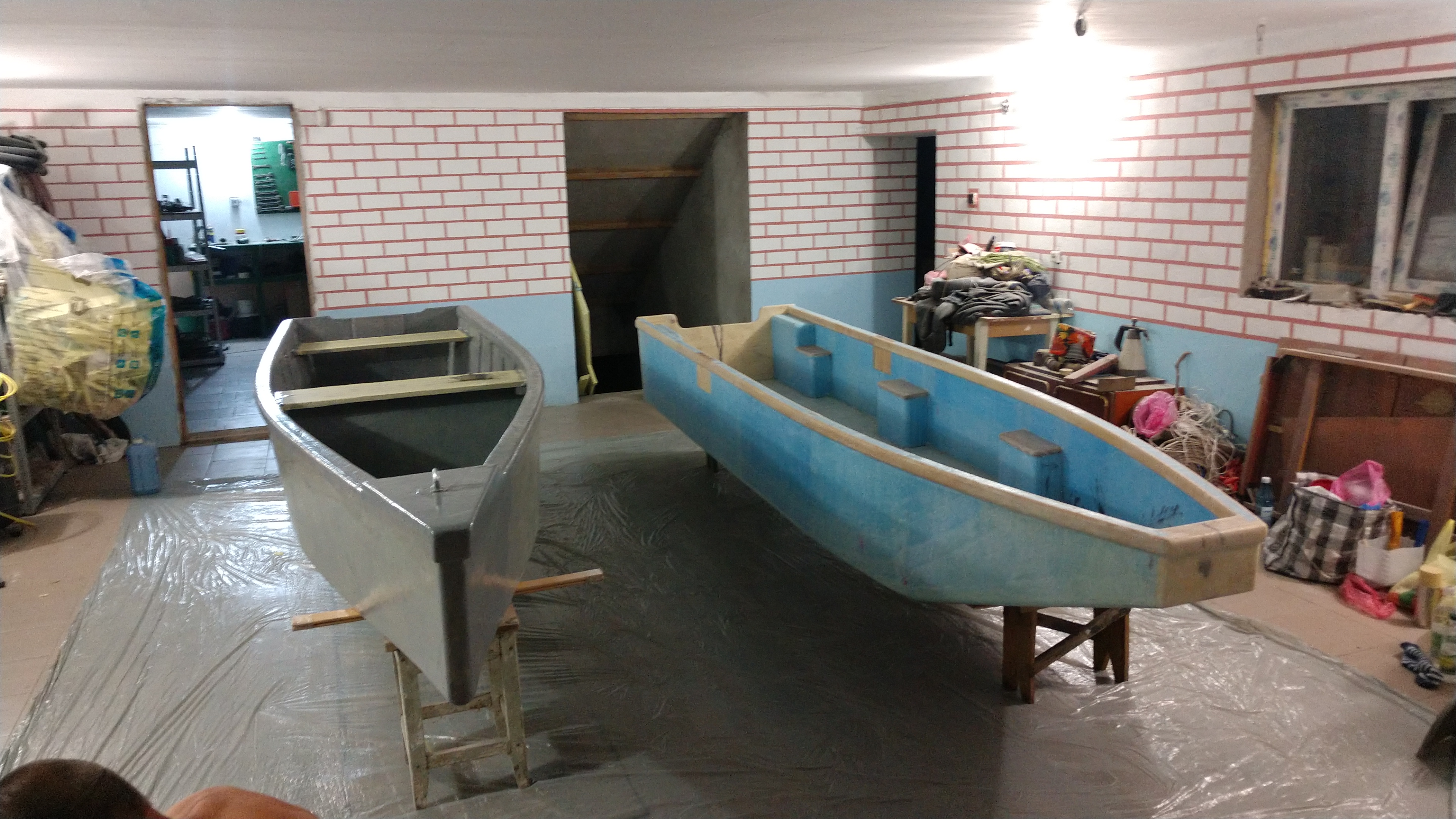

Летом пришел товарищ с рейса тоже охотник, увидел заготовку лодки и решил себе тоже сделать по той же схеме. Матрицу он изготовил быстро, хотя он с утра до вечера по часам думаю тоже самое вышло. Но форма другая да и задачи другие у лодки. У Ваньки гараж по больше чем мой и по прохладней по этому продолжаем проект в его гараже.

227

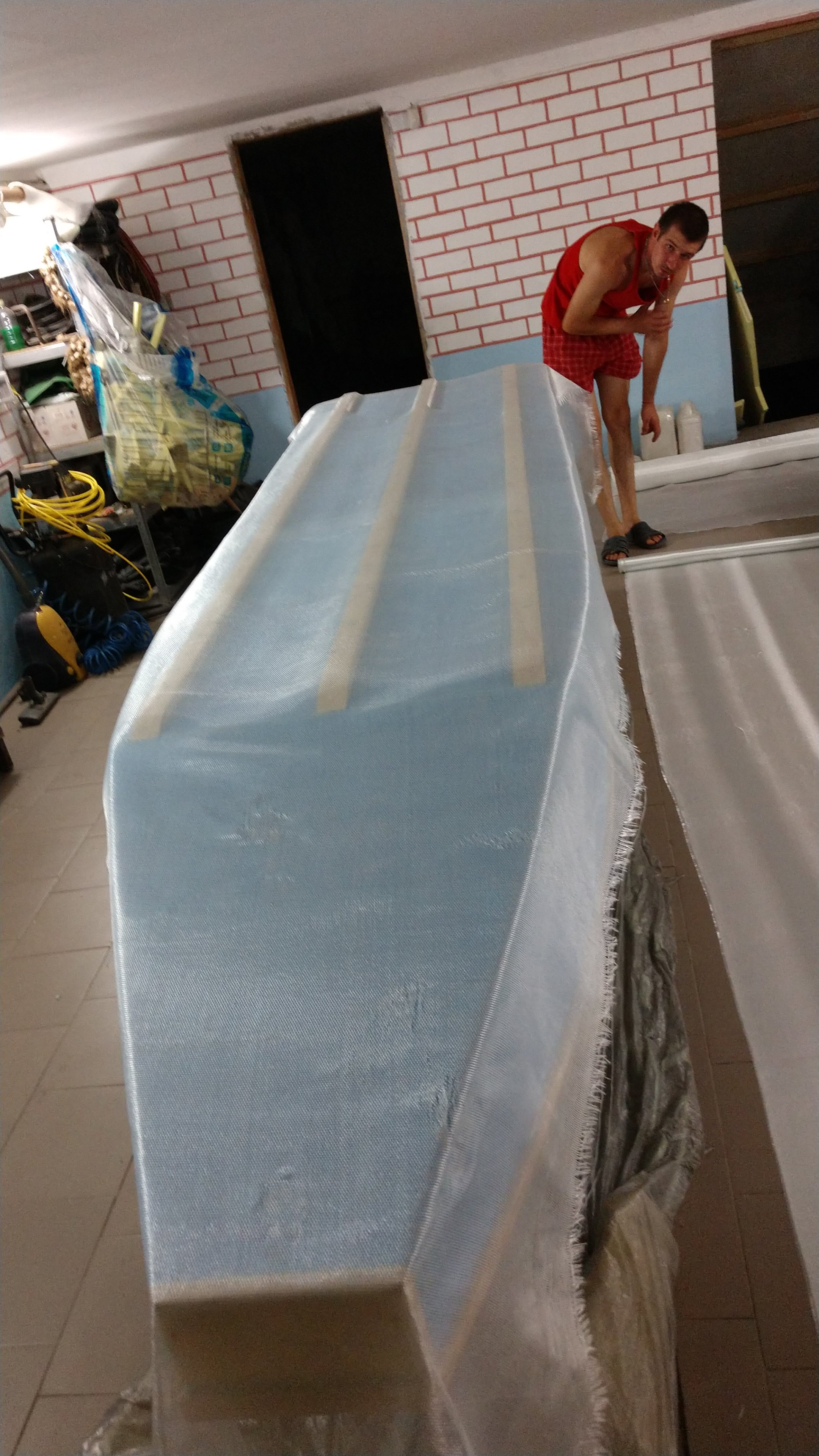

Укаткой в секлоткань мы занялись сообща, так как процесс очень трудоемкий, вдвоём тяжело было с наружной частью, на укатку внутренних частей лодки работали в три пары рук.

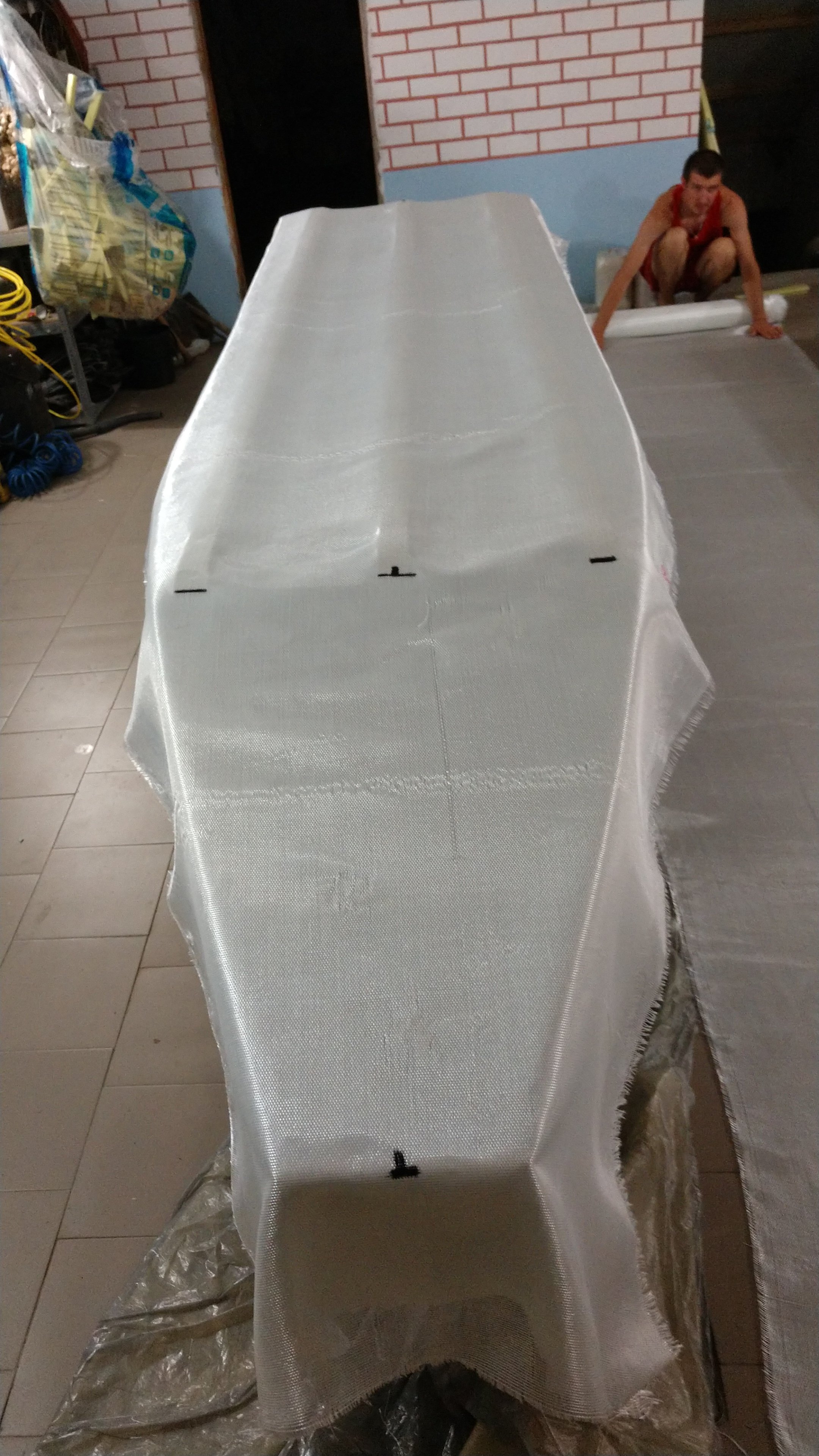

Начинать нужно с нарезки стеклоткани по размерам и слоям, улаживая её на лодку, так же нужно ставить метки по которым ложится ровно слой за слоем. Чтобы не запутаться в слоях мы их наматывали на трубки в обратном порядке, тоже самое было проделано с стеклотканью на борта.

Лодка своими руками для охоты и рыбалки
Лодка своими руками для охоты и рыбалки


Вот и пришло время к главному процессу в изготовлении лодки. В принципе сложного нет ни чего если бы не пару но))). Пробегусь по важным моментам данной процедуры.
Мешать смолу и отвердитель нужно строго по весам.
Разводить эпоксидную смолу в небольших количествах чтобы успевать ее использовать. В процессе работы будет понятно на какие части можно замешать по больше.
Желательно(нужно) задуманные слоя стеклоткани укатать друг на друга не давая затвердеть придыдущему слою. Это придаст надёжности и долговечности изделию. Правильный процесс нанесения следующего слоя на отвердевшую поверхность очень трудоемкий.
Рассчитать правильно слоя, усилить места нагрузки, углы носовая часть и т.д.

Лодка своими руками для охоты и рыбалки

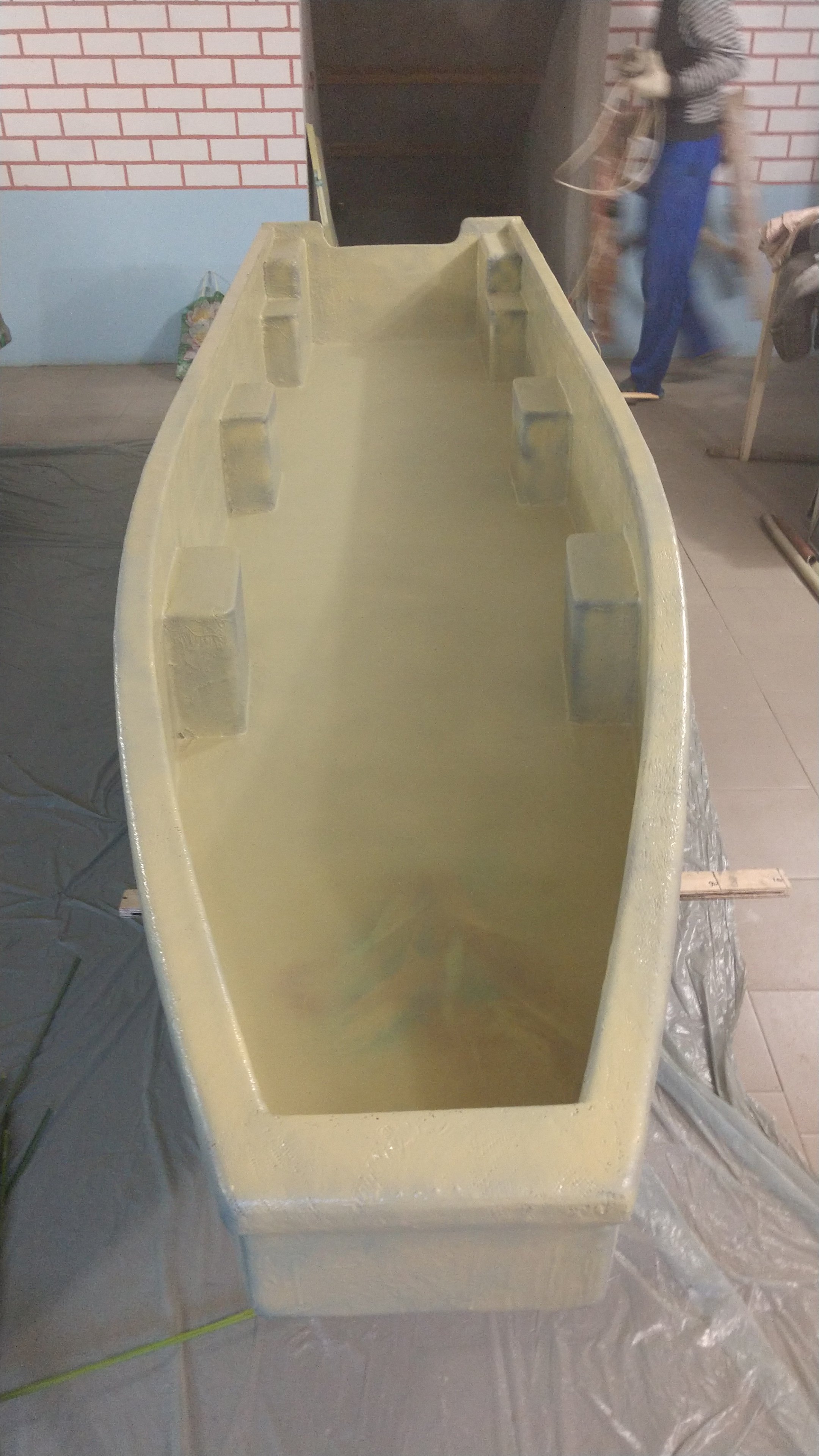

Делали две лодки по очереди, сначала наружную часть Ваниной лодки, пока она сохнет, катаем мою, после полного отвердевания перетераем шлифмашинкой места стыковки стекло ткани и погнали ложить внутрянку внахлёст с наружным слоем, укатывать нужно так чтобы между слоями не было воздушных пузырей.

Лодка своими руками для охоты и рыбалки


232

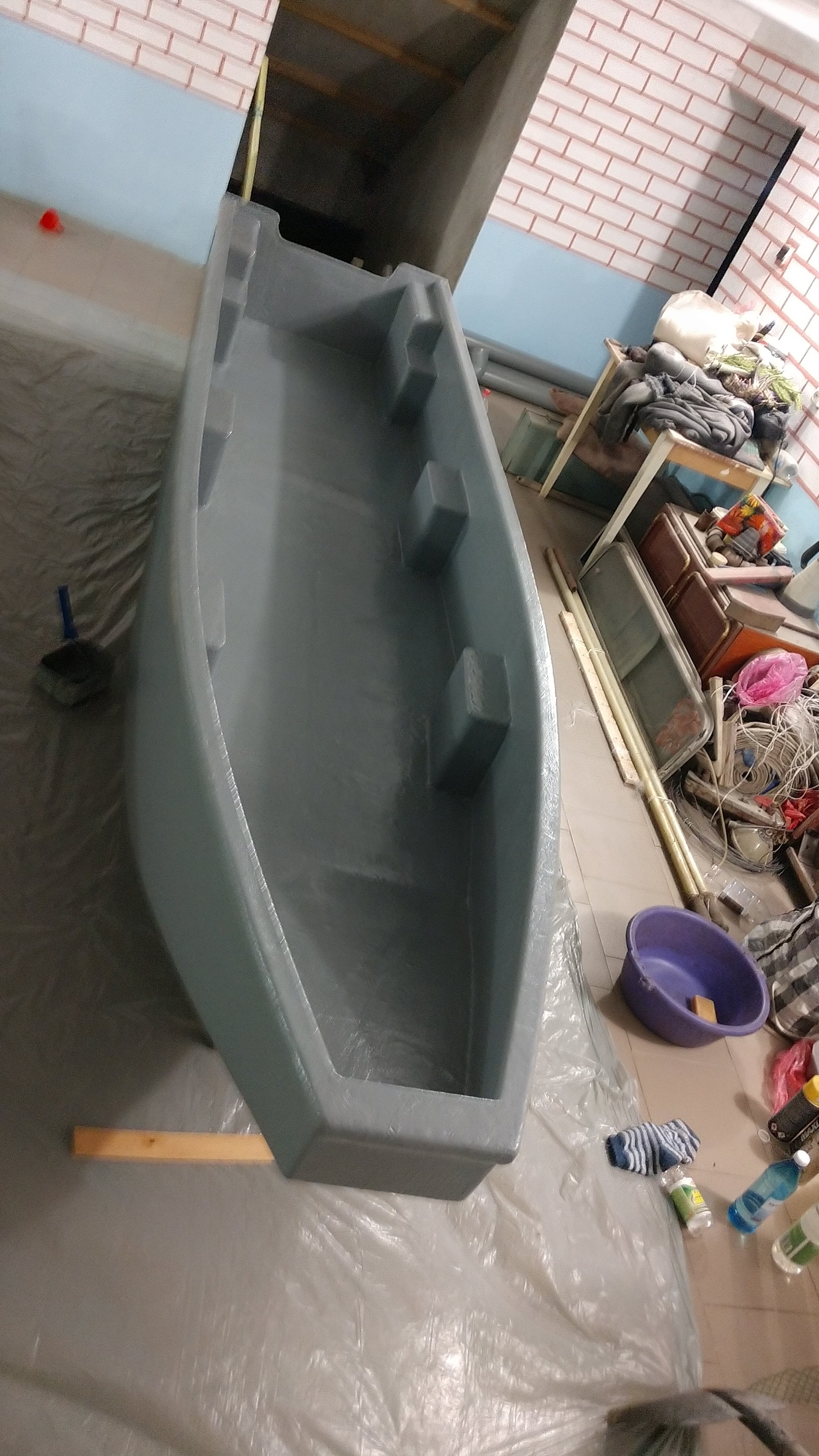

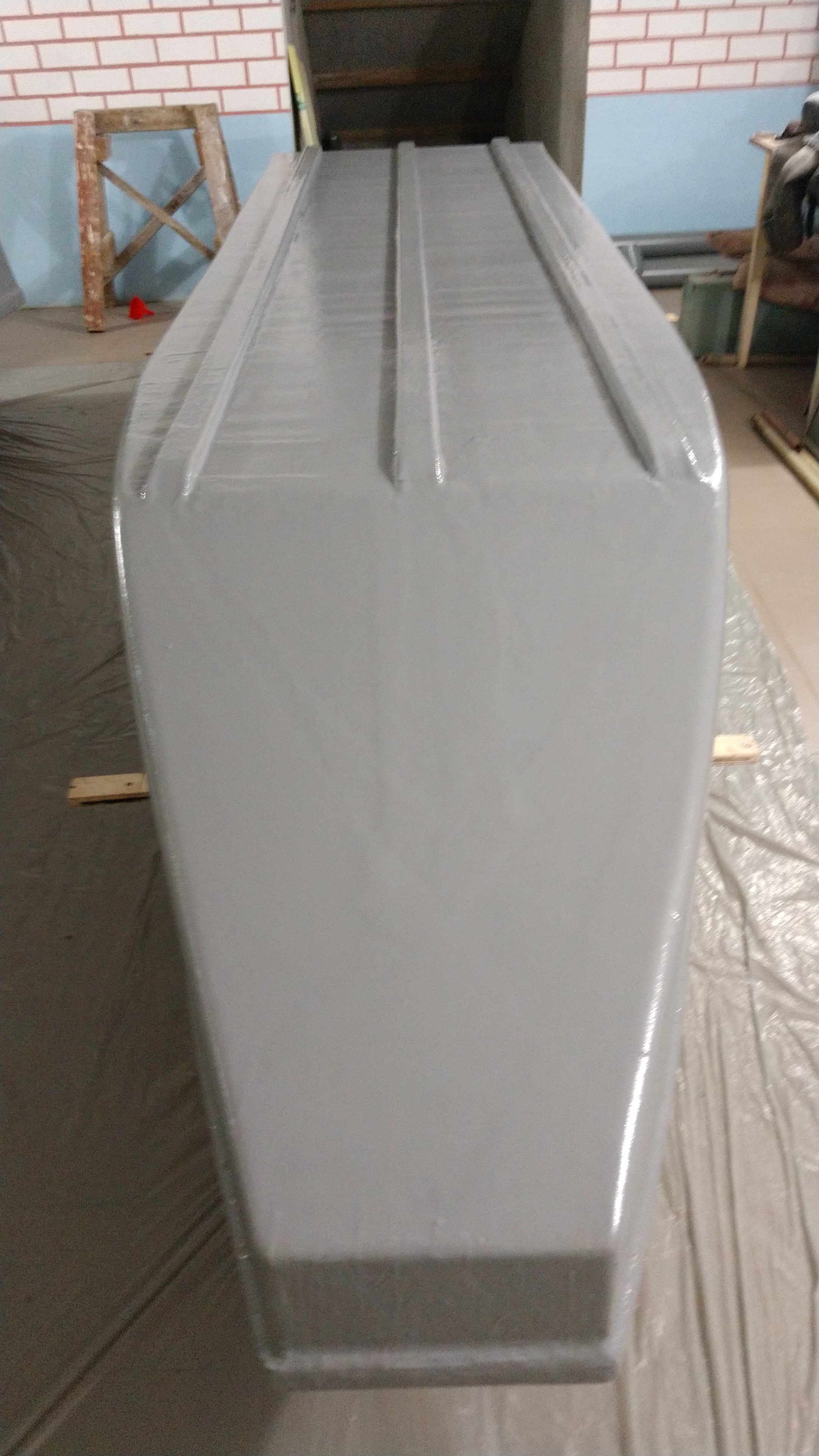

Дальше подготовка к покраске. Перед покраской лодку нужно вымыть хозяйственным мылом, убрав пыль после обработки напильником))) и смыв налет после реакции смолы с отвердителем который образуется после отвердевания. После высыхания приступаем к покраске.

Лодка своими руками для охоты и рыбалки
Лодка своими руками для охоты и рыбалки

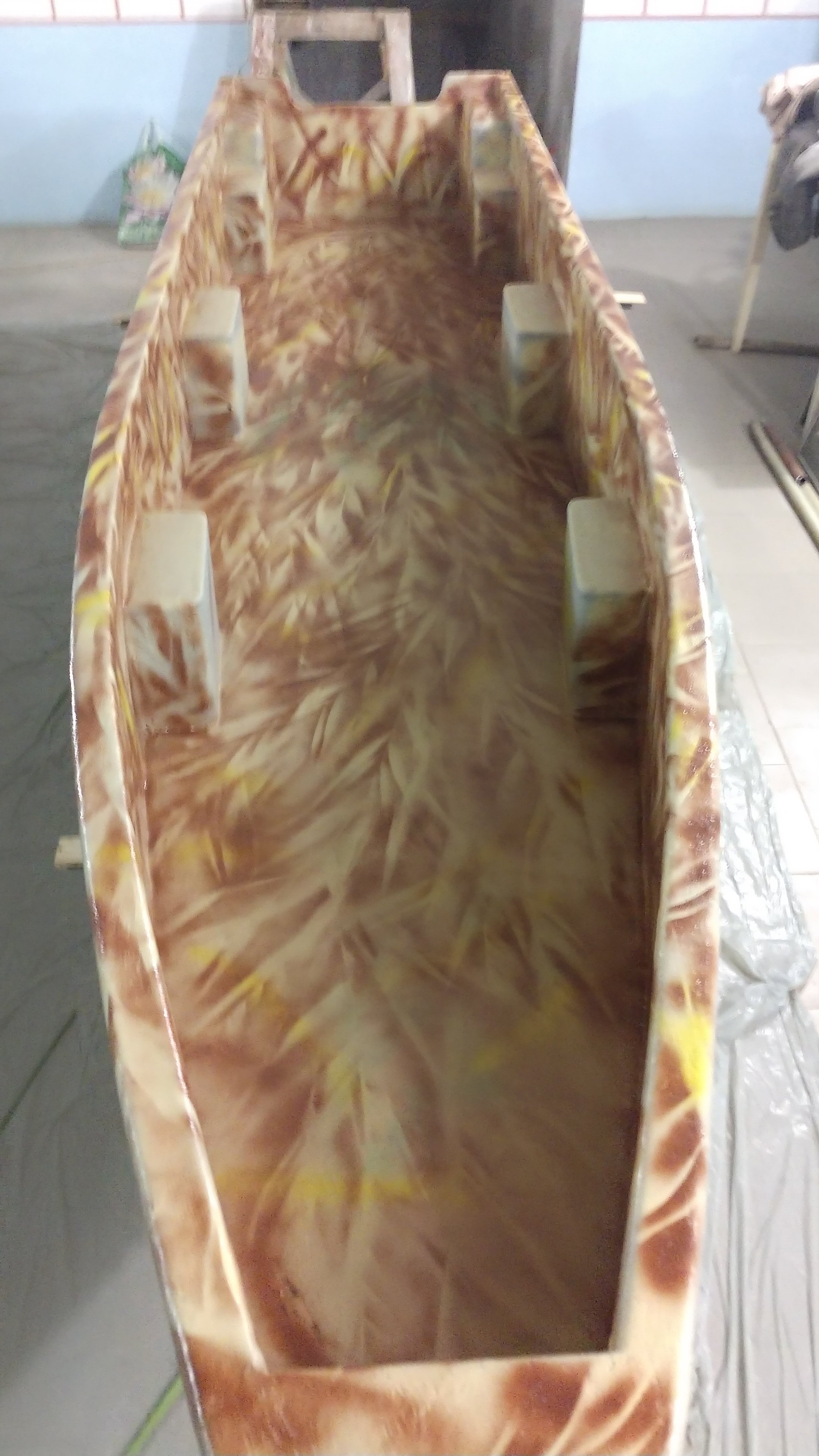

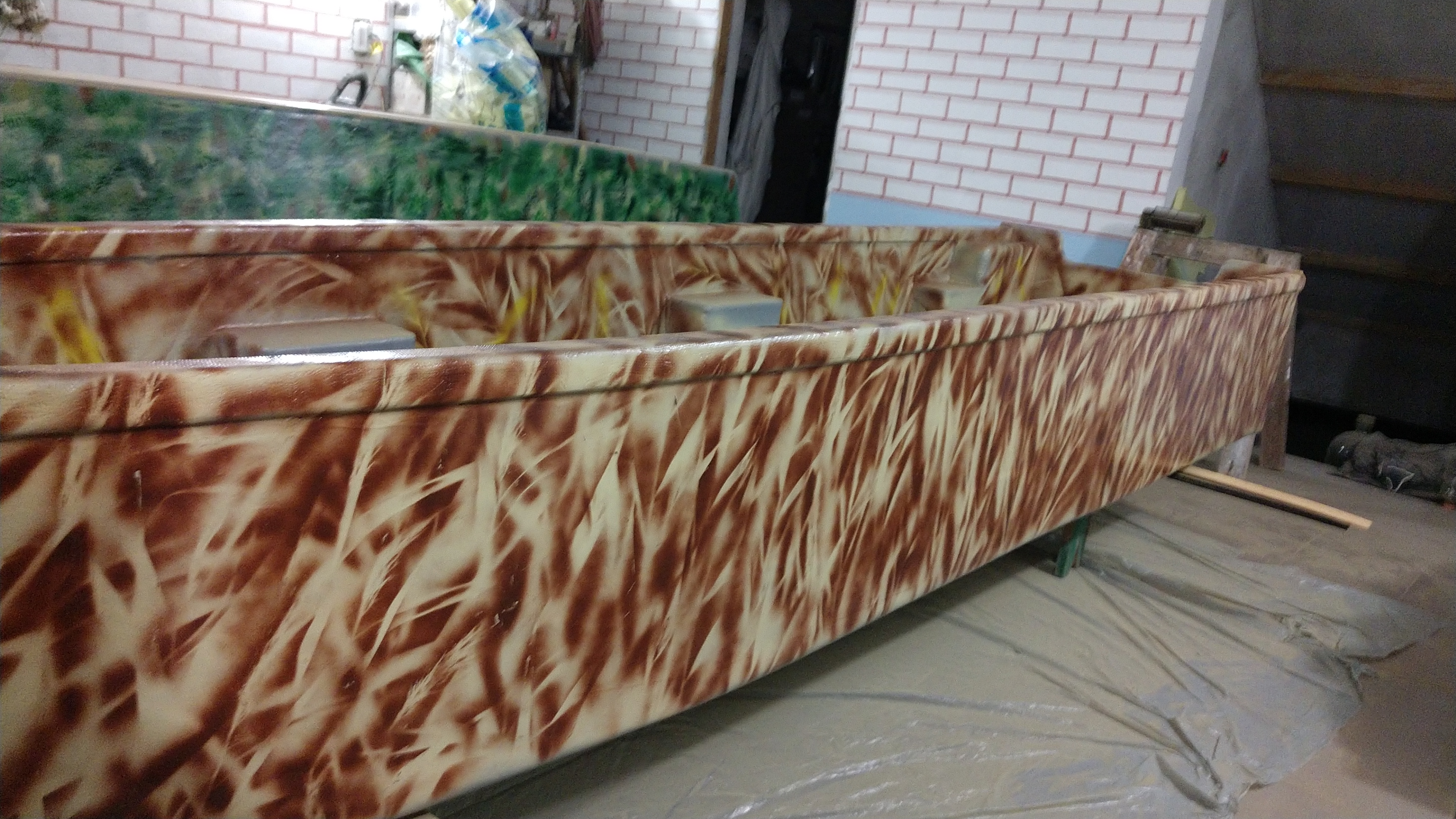

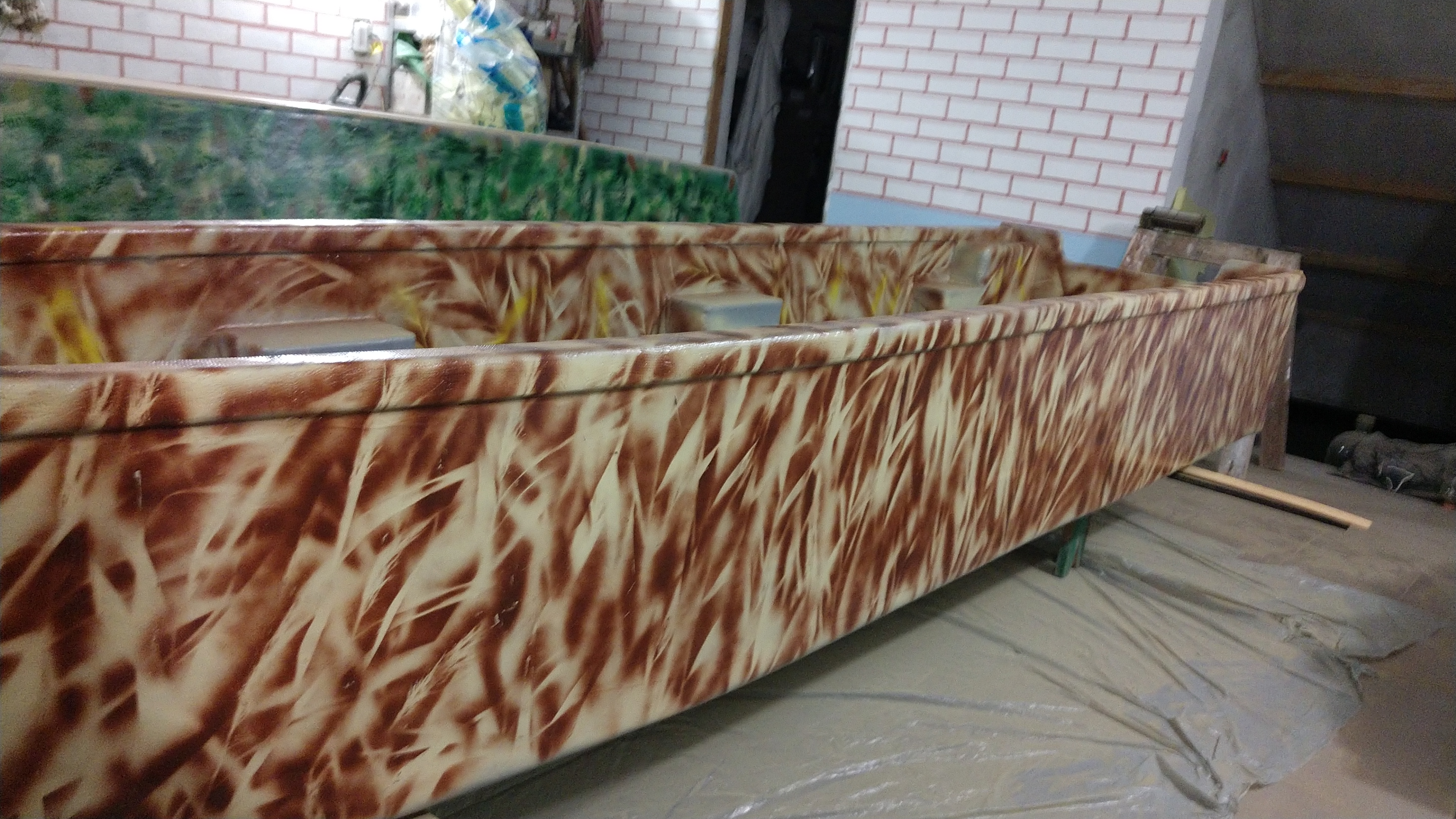

И нанесение камуфляжа, так как лодка для охоты.

Лодка своими руками для охоты и рыбалки
Лодка своими руками для охоты и рыбалки

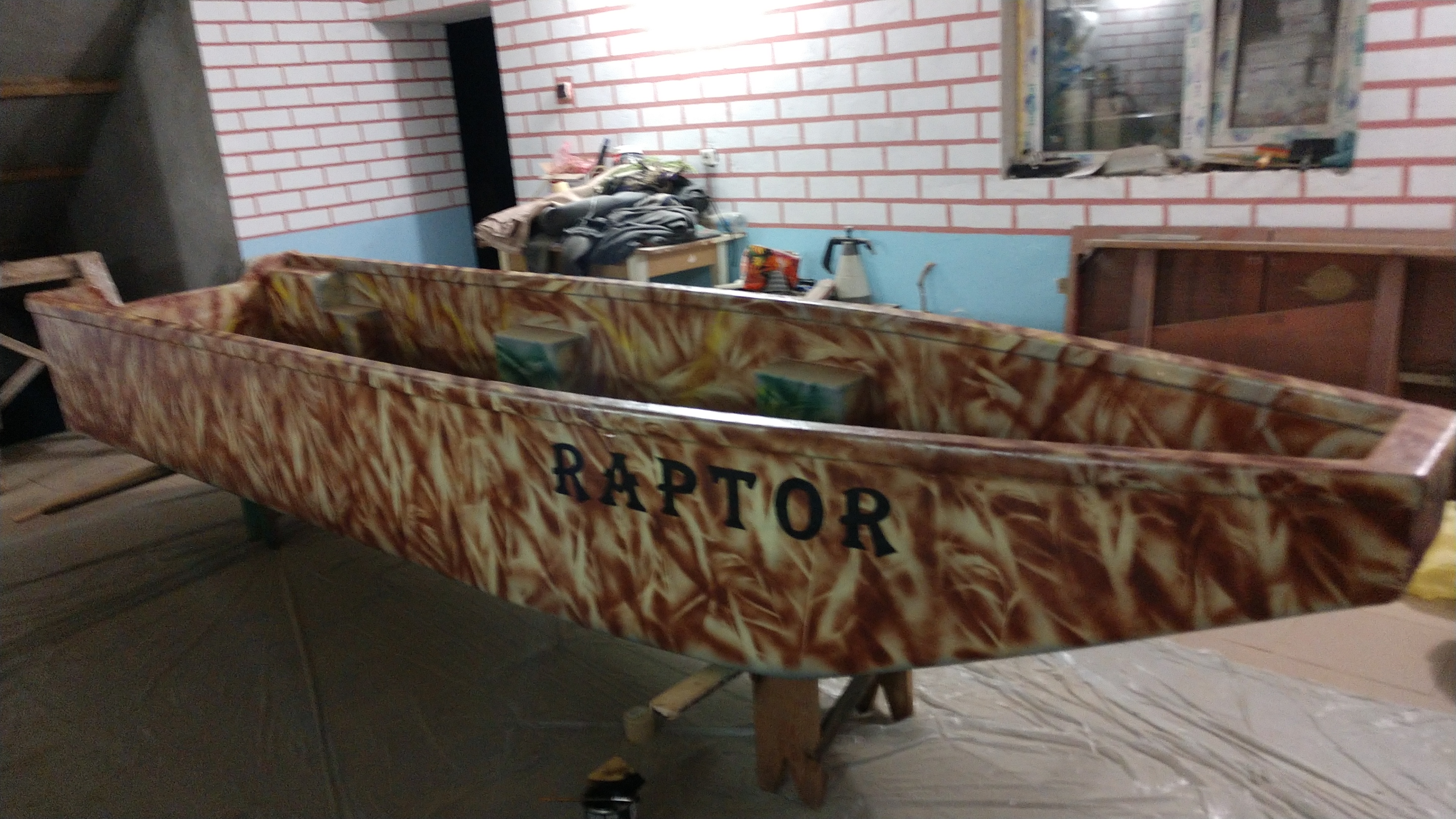

Название лодки пришло само. На улице было лето, укатывали лодки в гараже, процесс как я говорил уже трудоемкий начинали в 16.00-17.00 заканчивался процесс в 4 - 5 часов утра. И естественно дверь в гараж открыта, ну и какое лето без комаров. Короче при укатке лодки к смоле прилипали комары и мы их укатывали слой за слоем, я и говорю фумигатор какой-то, а Ванька подхватил и выдал Raptor. Переводится как хищник. Решили что так и назовем.

238

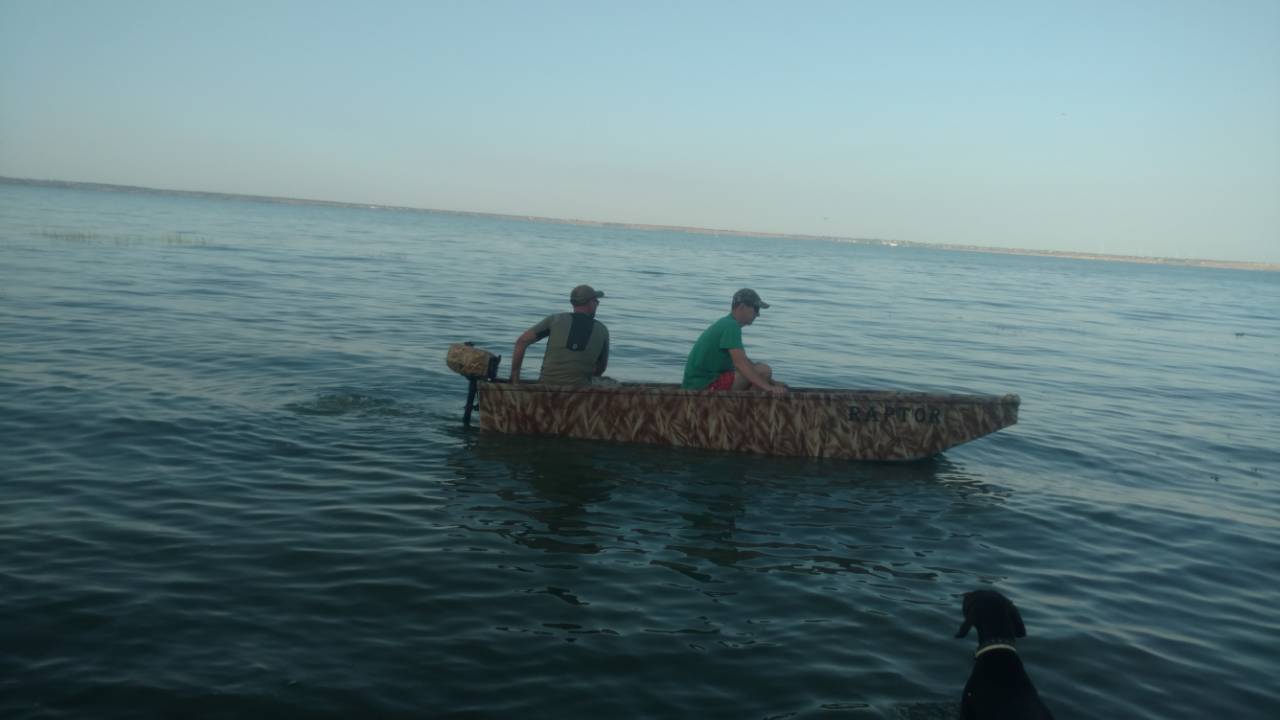

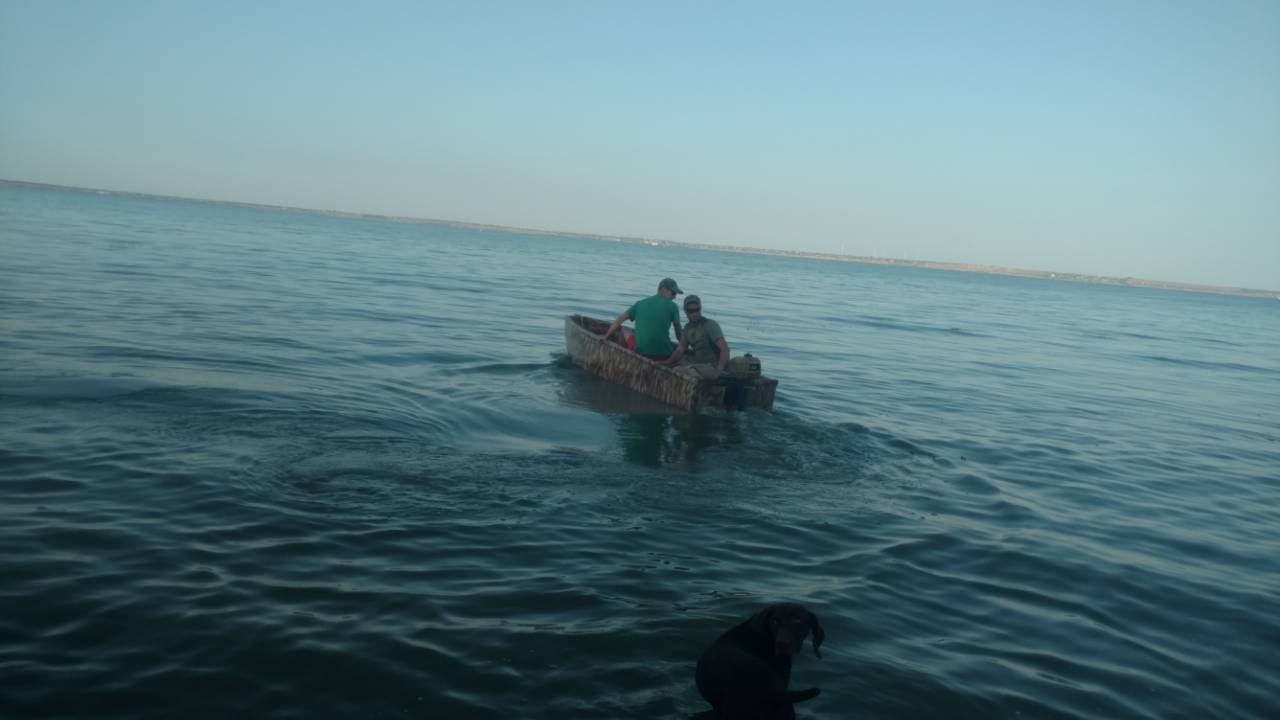

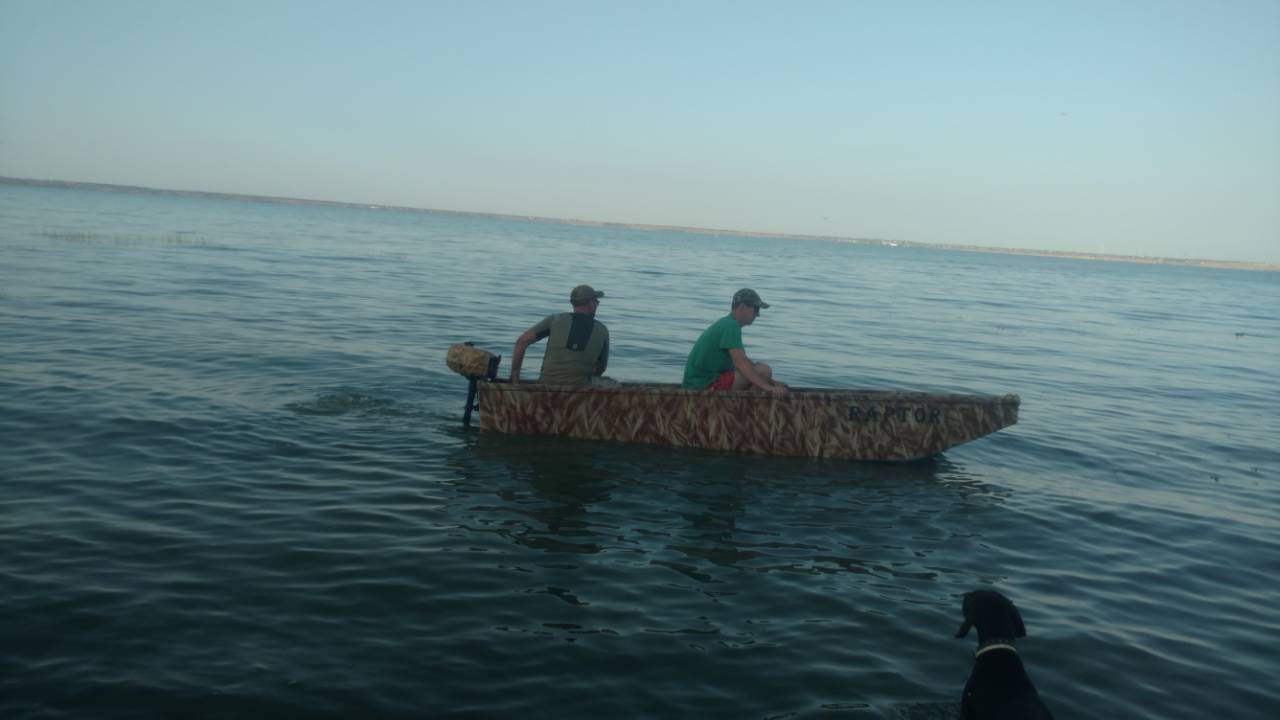

Ну и наконец то испытания на воде.

239

240


Вот осталась инфа по закупке стеклопластика:
Стеклоткань 200. 35м.
Стеклоткань 385. 12м.
Смола epoxi 520 10кг.
Отвердитель Н10-34 5кг.
Аэросил А175 1кг.

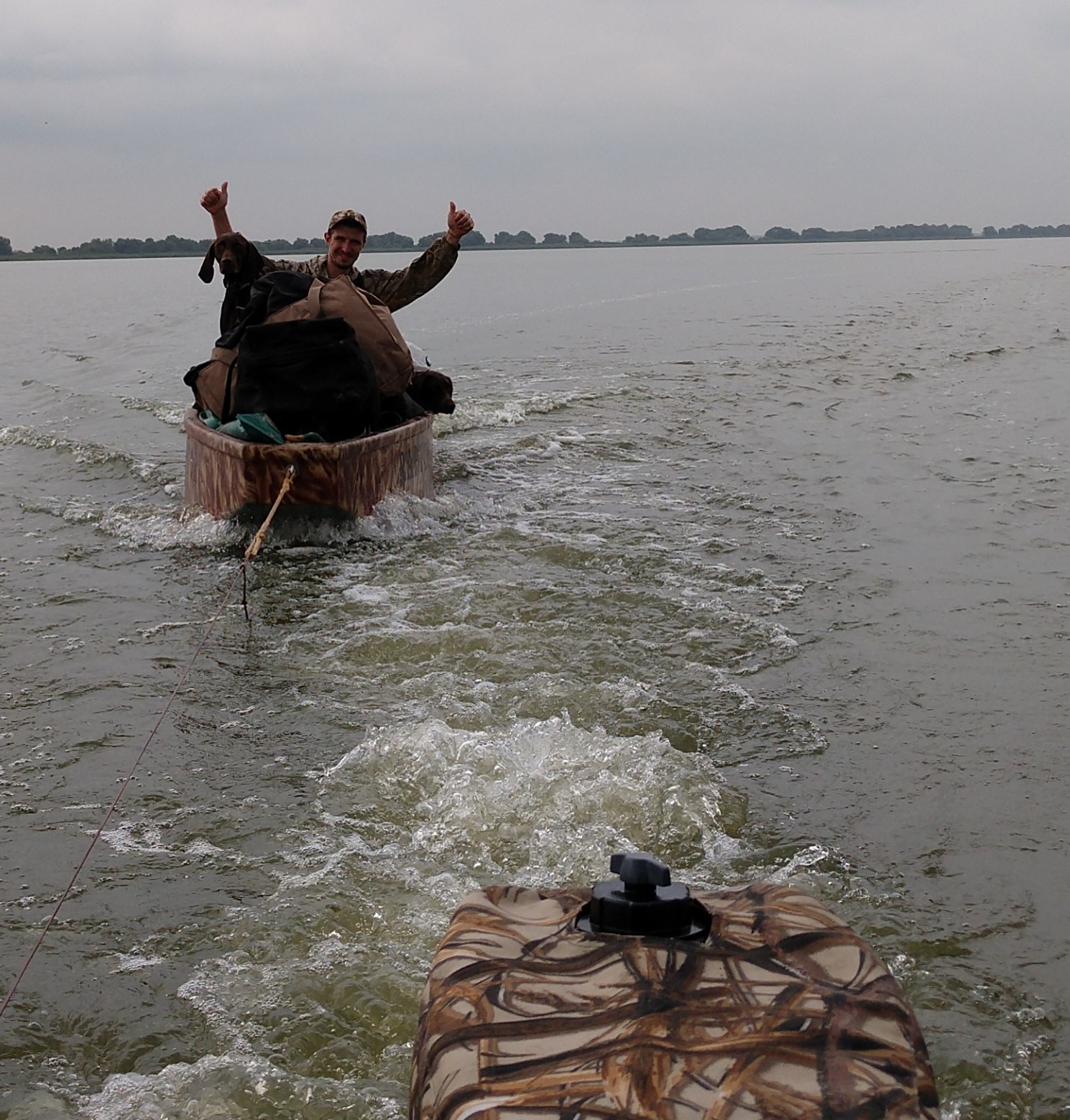

Лодку регулярно использовал в охоте, всем очень доволен.

241

242


Весной на карасика буду пробовать.





Вложения

АВТОР
Рома

Рома

Организатор
Сколько максимально нагружалась лодка и каково при этом было водоизмещение...?
Нагружалась максимально 3е взрослых~ 250кг, мотор 24кг, 3 ружья 11кг, патронов на троих 12кг и барахла ~40кг. Итого ~ 337кг. Погружение борта при такой загрузке составило 10-12см. при высоте 42.

Фил

Фил

Пользователь
Нагружалась максимально 3е взрослых~ 250кг, мотор 24кг, 3 ружья 11кг, патронов на троих 12кг и барахла ~40кг. Итого ~ 337кг. Погружение борта при такой загрузке составило 10-12см. при высоте 42.
ОГО!!!!! Зашибись!!!!! Рома, а сколько она весит??? И какую эпоксидку брал????

АВТОР
Рома

Рома

Организатор
Белый

Белый

Новичок
Вставлю пять копеек как соучастник😁Согласно рассчёта, лодка поднимет 500 кг, остойчивость обеспечивает как высокий борт так и материал лодки, вопрос удержания на курсе решен за счёт 3х стрингеров, лодка изначально задумывалась под плавни, узкие протоки и малую скорость.

АВТОР
Рома

Рома

Организатор
👍👍💯👏только похлопать остаётся.
После лодки, уже как-то стыдно заливать, как я с сыном стульчик ему сделал)))
А почему стыдно то?? Для кого то стульчик важнее будет чем лодка...

француз

француз

Новичок
Рома красавчик, такой проект воплотили в жизнь. Блин мне лодка как бы и не нужна, а прочел твой отчет о проделано работе, и самому захотелось что то подобное смастерить ;)
